溫州環網柜作為眾多用戶選購的產品之一，大家對于溫州環網柜有多少認識呢？紅蘇電氣為大家詳細介紹溫州環網柜的常識供大家參考學習。

概述

    溫州環網柜的全稱為固定式金屬封閉開關柜，它主要在10KV、50HZ的電路中作為關合短路電流和開斷負荷、短路使用，其操作機構有手動和電動彈簧兩種，其中的隔離開關和接地開關額外配備了手動操作機構。

型號含義

    目前溫州環網柜的型號一般表示為：XGN□-12□來進行表示，其中X字母代表的是箱式的意思；G代表的是固定式的意思；N代表的是戶內的意思；**個□一般為廠家的設計序號（一般為數字）；數字12代表的是額定電壓（KV）；*后一個字母Z代表的是真空斷路器的意思，更加詳細紙管的環網柜型號含義請看下圖。

使用環境

    1、溫州環網柜對于使用環境的溫度要求為：零下25℃至40℃之間；

    2、使用的海拔高度在一萬米以下；

    3、對于空氣相對濕度的要求為：日均值小于95％、月均值小于90％；

    4、環網柜安裝使用環境應當不受可燃氣體、腐蝕物體或者水蒸氣的污染；

    5、安裝使用位置應當不受到明顯的震動干擾影響。

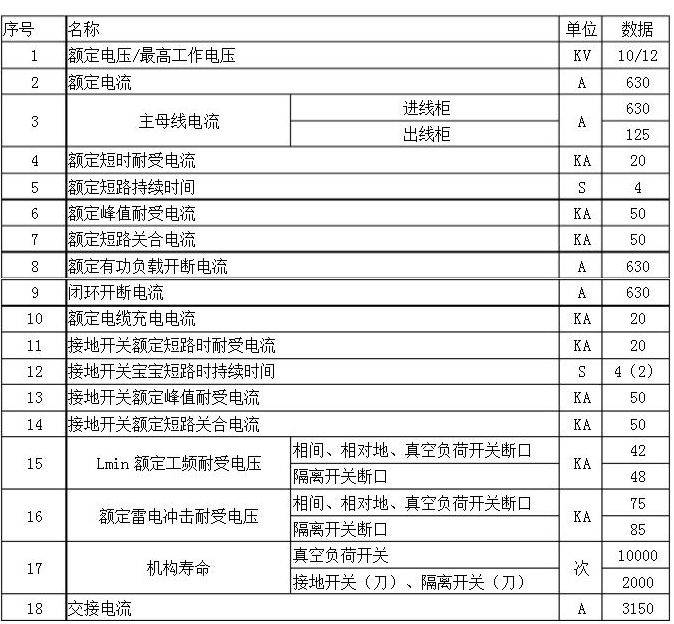

技術參數

結構和原理介紹

    溫州環網柜具體的型號有很多種，這里就為大家介紹以空氣為絕緣介質的真空負荷開關型環網柜。

    1、進線柜

    環網柜主回路有一個真空負荷開關（配備隔離刀），并且還可以根據具體情況加裝接地刀后裝在一個架子上互相聯鎖。所以就實現了幾桶母線、接地和隔離的三個工位的一次操作，并且環網柜內部還能夠裝配PT和CT等電子元件；

    2、出線柜

    溫州環網柜內主回路的真空負荷開關及具備撞擊器的熔斷器，具備了隔離開關的作用并且加上接地刀后實現了三工位的操作。柜內可根據使用需求加裝避雷器等元件，所以在有一些情況下可以省去計量柜。其中進出線柜都有和接地開關聯鎖的絕緣防護板，柜內開關、隔板和柜門進行了機械聯鎖從而達到了“五防”的要求。

操作使用

    溫州環網柜要嚴格按照正確的步驟進行操作：

    1、負荷開關的分閘、合閘操作，其中合閘時把操作手柄插入負荷開關操作孔順時針選擇即可合閘；而分閘時可采取手動脫扣按鈕或者電磁鐵操作讓負荷開關分閘；

    2、停電操作順序，先把負荷開關分閘使其和接地、隔離開關的聯鎖解除，之后把操作手柄插入接地、隔離開關操作孔順時針旋轉90度使隔離刀打開，之后在順時針旋轉90度使接地開關凱蘇閉合，*后插入絕緣隔板解除門聯鎖就可以進行開門檢修了；

    3、送電操作為關閉柜門、抽出絕緣隔離板把柜門鎖上，之后把操作手柄插入到接地和隔離開關的操作孔內，逆時針旋轉90度左右讓接地開關分斷，*后才是合上負荷開關進行送電操作。

故障處理

    溫州環網柜在長期使用中出現緊固件松動、潤滑欠佳、滅弧能力下降等故障時，都要進行停電后采取緊固、加潤滑劑和打耐壓等方法來解決環網柜故障，如遇到較大故障自己無法處理時請及時聯系紅蘇電氣協助解決。

生產廠家推薦：溫州環網柜生產廠家
