用過或者了解過高壓開關柜的人多于其五防都有所耳聞，那么高壓開關柜五防到底是什么？為了達到五防設計上高壓開關柜有什么要求？紅蘇電氣就來為大家揭秘高壓開關柜五防是如何設計的。

一、五防介紹

    高壓開關柜五防包括了五個方面：

    一防誤分、合斷路器

    二防帶負荷分合隔離觸頭；

    三防帶電接地；

    四防接地送電；

    五防誤入帶電間隔。

二、五防設計要求

    1、為了讓高壓開關柜具有防止誤分、誤合斷路器的功能，在設計時就需要采用在斷路器操作空式開關上裝設紅綠翻拍、是否對位提示是否錯位。如果控制開關裝配在集中控制室時需要在開關柜上增設檢修控制開關，在上面裝程序鎖或紅綠翻拍，它只有檢修和運行兩個位置，在運行位置時觸點接通控制開關合閘回路，而在檢修位置時觸點斷開控制開關合閘回路、閉合跳閘回路以保證檢修的安全進行。

    2、為了讓高壓開關柜具備防止帶負荷分合隔離觸頭的功能，在設計上要注意以下三個方面：

    A、開關柜的隔離觸頭防誤設計采用強制性的連鎖機構，也就是在斷路器處于合閘時手車是不能拉出和推入操作的，推入時定位鉤被檔鎖阻攔無法推入，只有在定位鉤脫位手車之后才能被拉出，用戶使用操作手柄操作定位鉤脫位的同時通過聯動機構分閘達到防誤的功能；

    B、為了讓隔離手車具備防誤功能采用電氣閉鎖，使用裝配在隔離手車柜內的行程開關來避免帶負荷推隔離手車，使用斷路器動斷觸點串聯的電磁鎖來防止帶負荷隔離手車。如果在內外橋接線系統中使用隔離手車，這個時候隔離手車防誤操作和兩個斷路器有關的，就要增加一個行程開關來控制對應的斷路器，另外電磁鎖回路也要增加串聯斷路器的觸點；

    C、高壓開關柜使用的變壓器使用的是電氣連鎖方式，當用戶使用操作手柄讓手車定位鉤脫位后，行程開關也就斷開低壓側接觸器的控制回路讓變壓器不帶負荷，從而達到了放置帶負荷分合隔離觸頭的功能。

    3、為了讓高壓開關柜具備防止帶點接地的功能，使用電氣和機構雙重強制聯鎖，在斷路器手車沒有退出工作位置時，手車就會擋住接地開關軸的轉動，或者手車退出柜內仍帶電時，和帶電顯示裝置連接的電磁鎖就會鎖住接地開關轉軸，這樣接地開關就不能進行合閘操作了。

    4、為了讓高壓開關柜具備防止接地送電的功能，在接地開關合上接地時轉軸上擋板會組織斷路器進柜，從而到了防止接地時的送電操作；

    5、為了讓高壓開關柜具備防止誤入帶電隔離的功能，在開關柜處于運行狀態時從柜外不能進入柜內；當手車退出柜外時絕緣門就會自動的封閉，讓手車室內和高壓帶電梯完全隔離，即使進入也不會觸碰到帶電體，并且高壓開關柜外殼、護板必須使用專業工具才能打開，并且只能夠在確認柜體內不帶電的時候才可以開啟柜門。

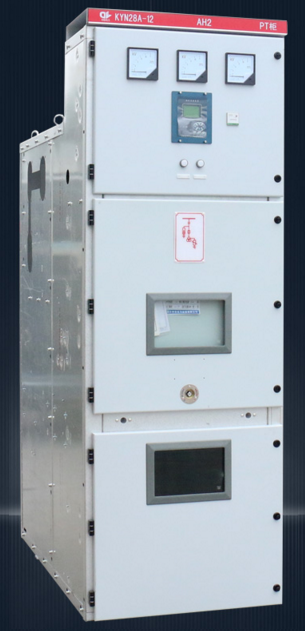

相關產品推薦：高壓開關柜
