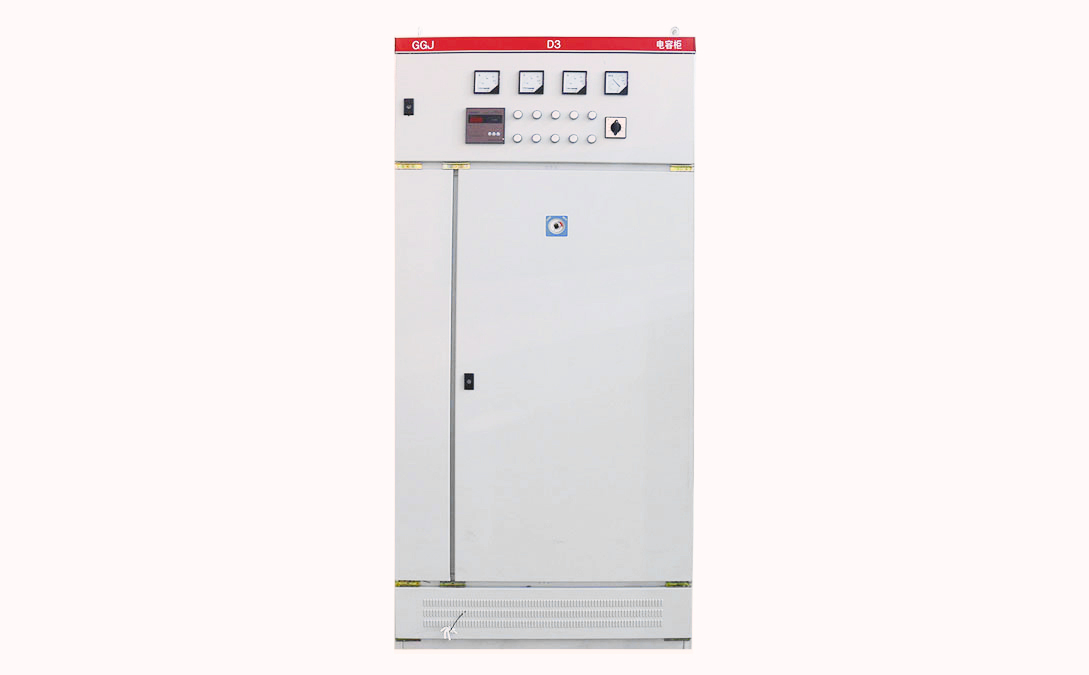

產品介紹

GGJ低壓無功智能補償裝置采用計算機輔助設計(CAD)，引入微電腦控制，對無功量實行智能化跟蹤補償，其結構合理，技術**，廣泛應用于低壓電網，提高功率因數，減少無功損耗，改善供電質量，是新一代的節電產品。

專用于容130-600KVA三相變壓器的無功功率補償。

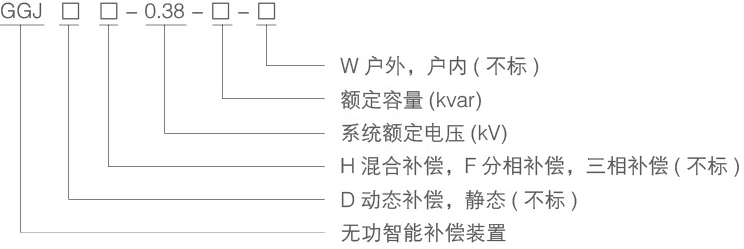

  型號及含義

  主要特點

1.采用智能控制器控制，功能齊全。性能可靠，補償方式自動；可將功率因數提高致0.9以上；

2.實時顯示電網功率因數，顯示范圍：滯后(0.00-0.99)，超前(0.00-0.99)；

3.具有過電壓、過諧波、過補償、系統故障、缺相、過載等多種綜合保護功能：

4.記憶已設定的參數，系統停電后不會丟失參數，電網恢復正常后，自動進人運行狀態，無須人員值守；

5.可根據電網負荷平衡狀況，采取分相補償或混合補償；

6.抗干擾能力強，能抵御從電網直接輸入的幅值2000V干擾脈沖，高于**專業標準。

  主要功能

可配電網監測功能；

實時測量和整點紀錄變壓器低壓側的三相電壓、電流、頻率、有功功率、無功功率、功率因數、有功電度、無功電度；電壓電流總畸變率和2—25次諧波含量；

具有RS-232和RS-485接口，可進行掌上電腦數據抄錄，也可通過遠程通訊功能實現無線抄表，裝置測試，參數設置和時實測量數據及紀錄數據的讀??；

數據分析功能：可對運行負荷數據進行分析處理、統計查詢；綜合分析供電質量，計算電壓合格率，供電負荷率，可靠率及*大負荷率；分時段查詢功率因數、有功功率和無功功率；繪制各相電壓、電流、功率因數等曲線圖；打印綜合分析及統計報表。

  技術參數

1.額定電壓：0.38-0.66kV；

2.額定頻率：50Hz：

3.額定容量：1-600kvar；

4.適用電壓范圍：(0.85-1.1)倍額定電壓；

5.*大允許電流：1.3倍額定電流；

6.控制回路：1-16回路；

7.投切時間：1-150S/次，可調；

8.工作方式：自動，連續運行。

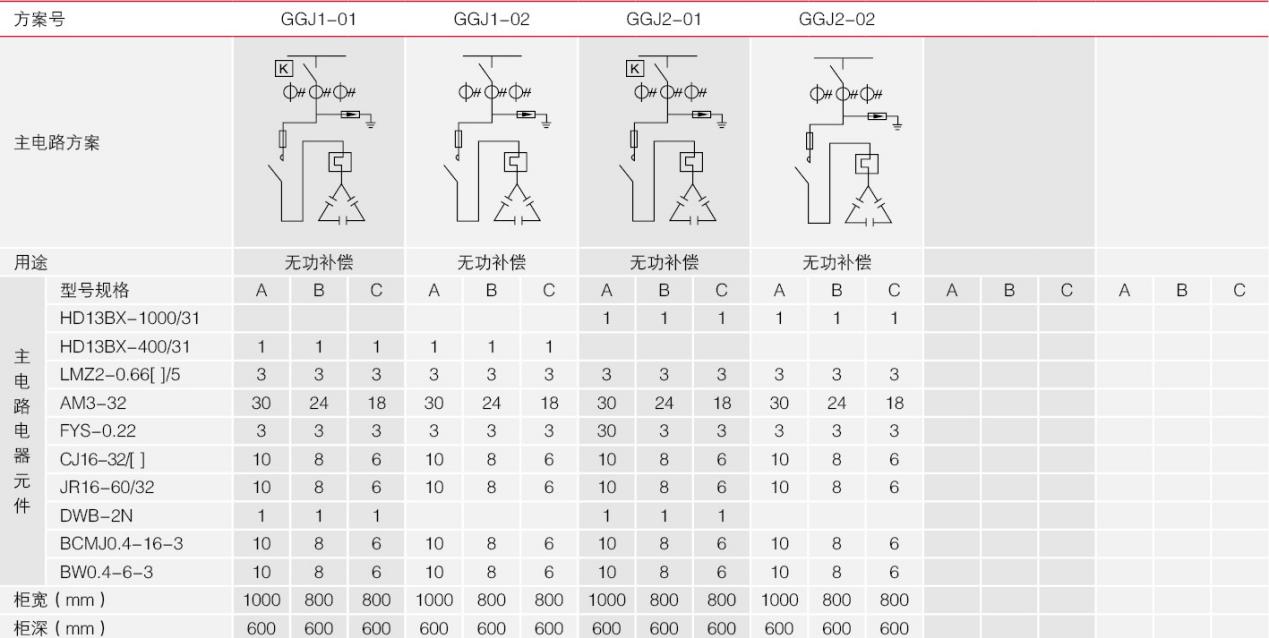

  主電路方案圖

  安裝尺寸

  訂貨須知

1.確定變壓器額定容量，二次側額定電壓，二次側電流互感器變比：

2.確定無功負荷狀況和受電自然功率因素，被補償系統和設備的工作總電流及波動范圍；負荷特性為沖擊性負荷、波動負荷還是常規穩態負荷；

3.裝置型號、類型、總?cè)萘浚?/span>

4.裝置為戶外箱式，所用材料：普鋼/不銹鋼以及箱體的顏色；

5.裝置為戶內柜式，裝置的顏色；若需與其他配電柜并柜，需說明其他配電柜的型號、拼柜方式；

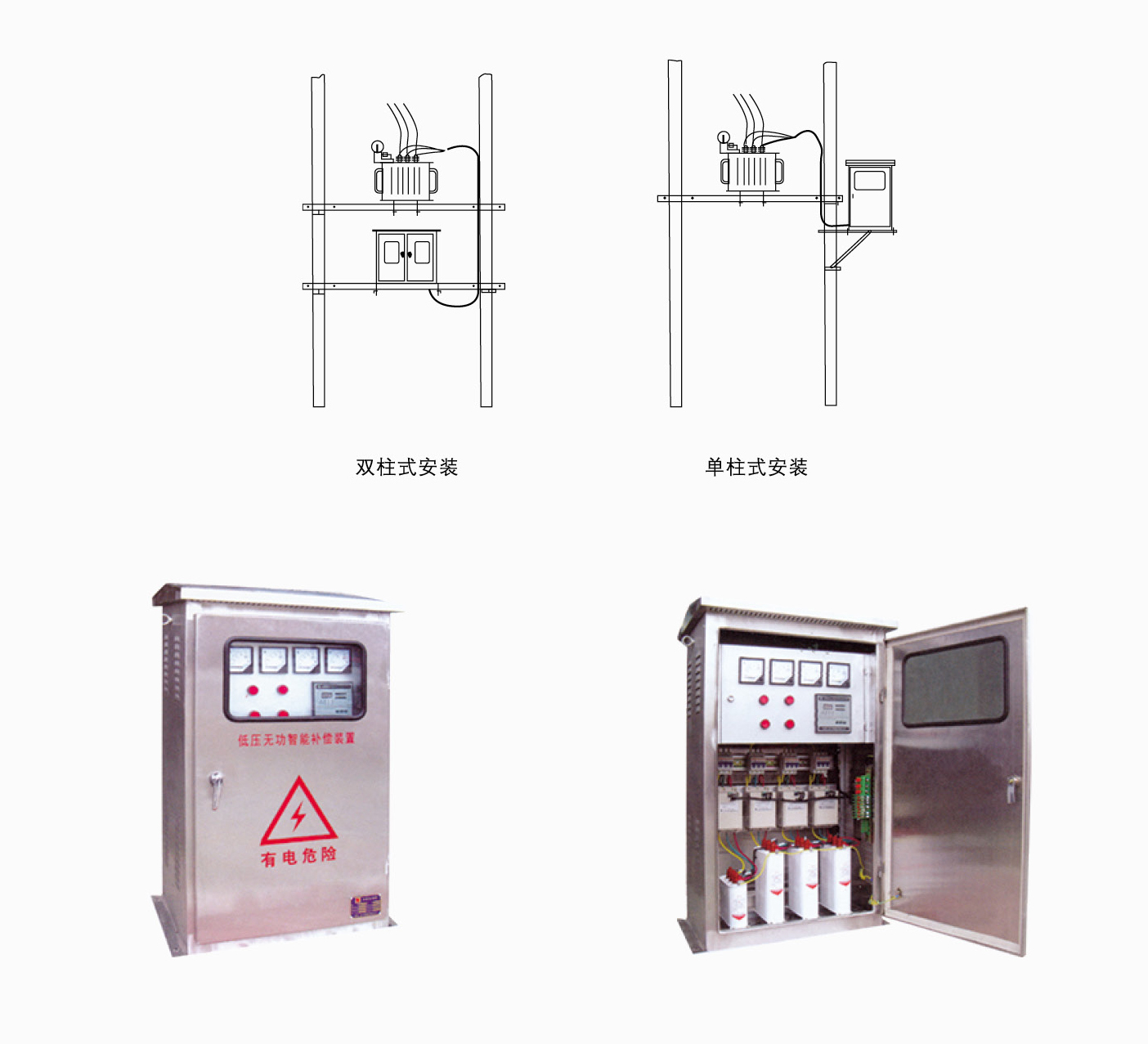

6.戶外柱上安裝，可單桿安裝或雙桿安裝。
