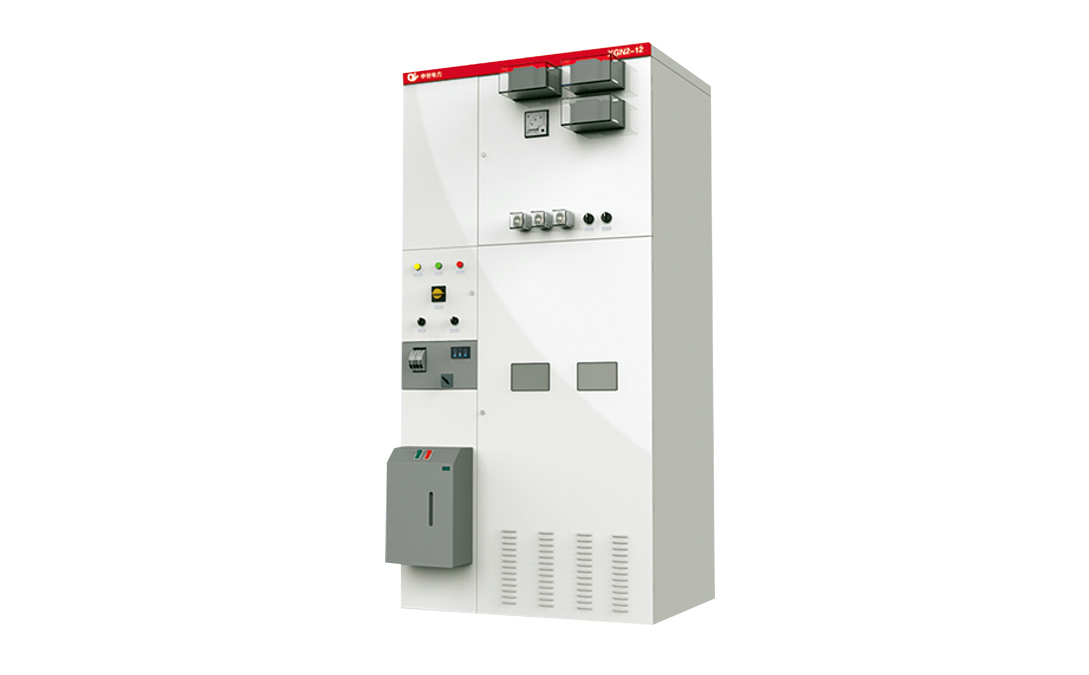

產品介紹

XGN2-12箱型固定式金屬封閉開關設，適用于額定電壓為36~12kV、50Hz，額定電流630A~3150A三相交流單母線、雙母線、單母線帶旁路系統，作為接受和分配電能之用?？蓾M足各種類型發電廠、變電站（所）及工礦企業使用要求。

本產品符合**標準GB3906《3~35kV交流金屬封閉開關設備》、IEC60298《交流金屬封閉開關設備和控制設備》、及DL/T402、DL/T404標準，達到“五防”閉鎖要求。

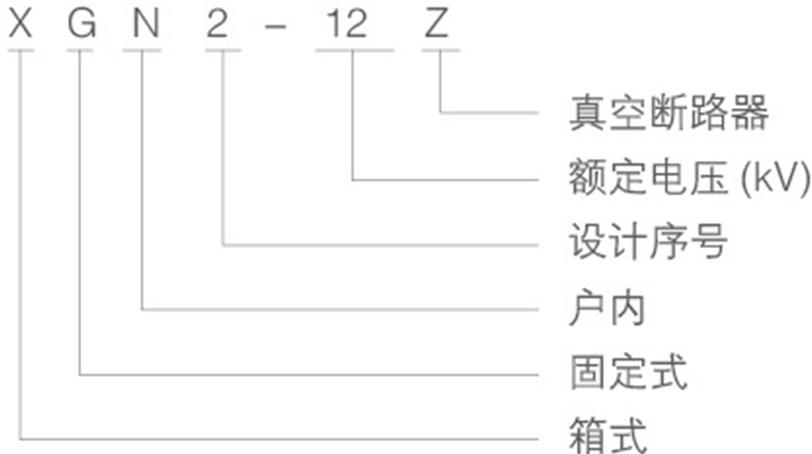

 型號及含義

 工作條件

1.周圍空氣溫度：-1.5℃~+40℃；

2.海拔高度：1000m及以下；

3.濕度：日平均值不大于95%．水蒸氣壓力日平均值不超2.2KPA．月平均值不大于90%，水蒸氣壓力月平均值不超1.8KPA；

4.地震強度：不超過8級；

5.沒有腐蝕性或可燃性氣體等明顯污染的場所。

注：有特殊要求可與本公司協商解決

 適應場所

城市居民、大型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等。

  結構特點

1.XGN2-12(Z)開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室儀表室等，室與室之間用鋼板隔開。

2.斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的接線端子連接，斷路室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放?？刂圃O(shè)備、及DL/T402、DL/T404標準，達到“五防”閉鎖要求。

3.母線室在柜體后上部，為了減小柜體高度，母線呈品字形排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關接線端子相連接，相鄰兩柜母線室之間可隔離。

4.電纜室在柜體下部的后方，電纜室內支持絕緣 子可設有電壓監視裝置，電纜固定在支架上，對于主結線為聯絡方案時，本室則為聯絡電纜室。繼電器室在柜體上部前方，室內安裝板可安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。

5.斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室裝有照明燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為：3×30mm。

6.機械聯鎖：為了防止帶負荷分臺隔離開關，防止誤分誤合斷路器，防止誤入帶電間隔；防止帶電臺接地開關；防止接地刀合閘位置誤合斷路器，開關柜設有相應可靠的機械聯鎖，保證操作安全。

 技術參數

  圖例展示

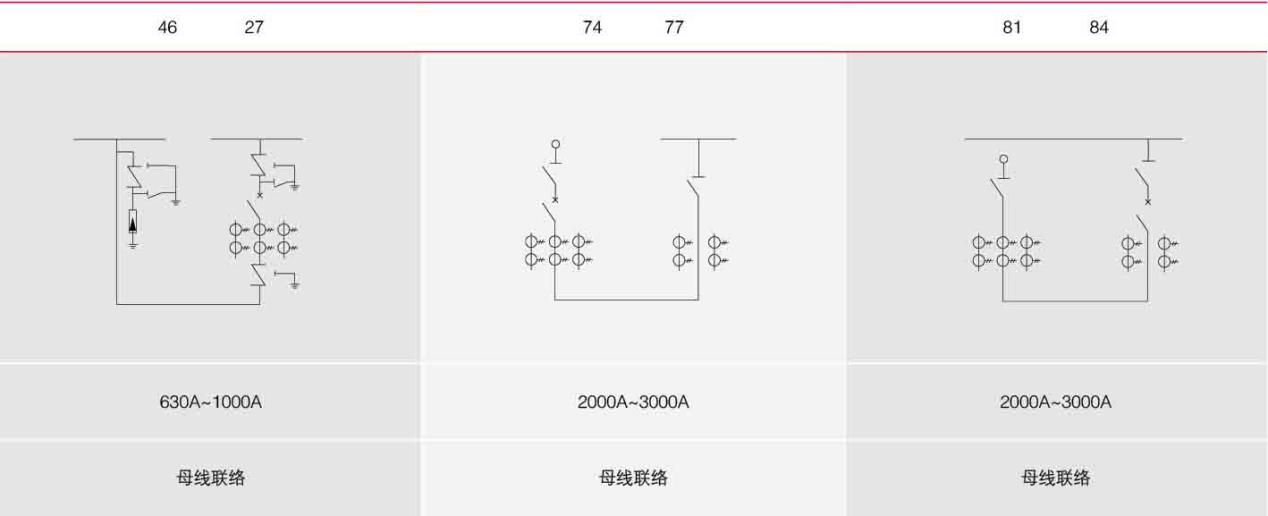

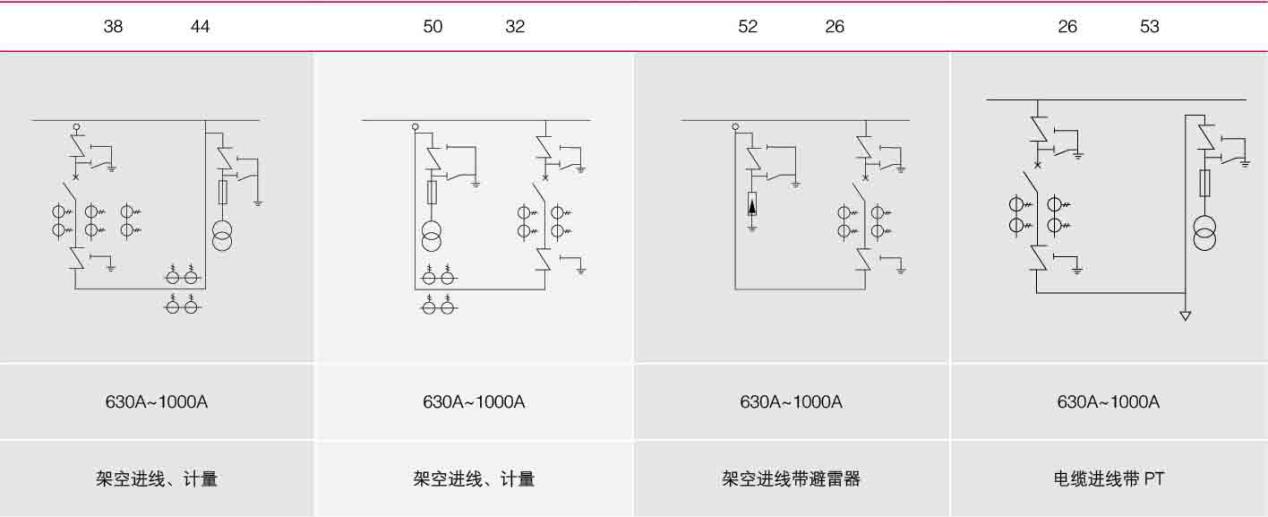

主電路組合方案示例

 安裝須知

提供操作說明書，操作手柄，元器件說明書；操作視頻等

柜體結構：箱型固定式金屬封閉開關設備；

材質：斷路器室、主母線室、電纜室和繼電器儀表室采用進口敷鋁鋅板和2mm冷軋板材質制造。

防護等級：IP2X；

包裝：PVC發泡紙/PEE環保包裝紙皮/木箱包裝；

裝卸工具：叉車、吊車；

運輸及裝卸：產品在運輸和裝卸時不準倒置和翻轉、不得撞擊不準強烈震動；

安裝說明：產品現場安裝時，應注意柜體表面油漆的保護，產品外部、柜門內、絕緣套管表面的塵埃、污物清除干凈；產品銘牌數據、產品合格證書是否與訂單相符，并根據裝箱單檢查文件、備件是否遺漏。

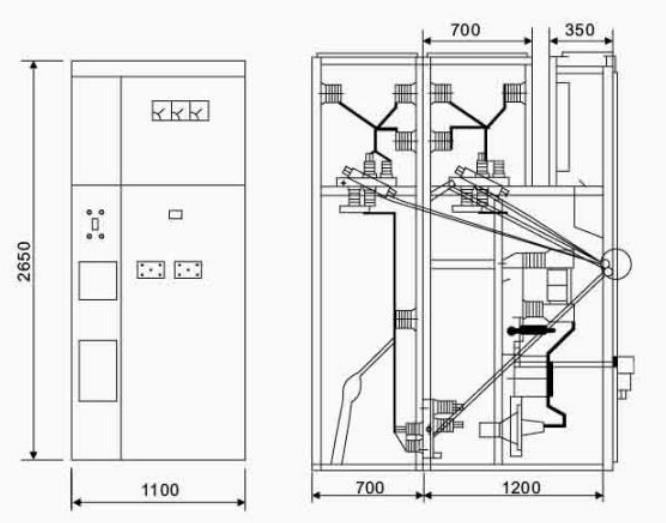

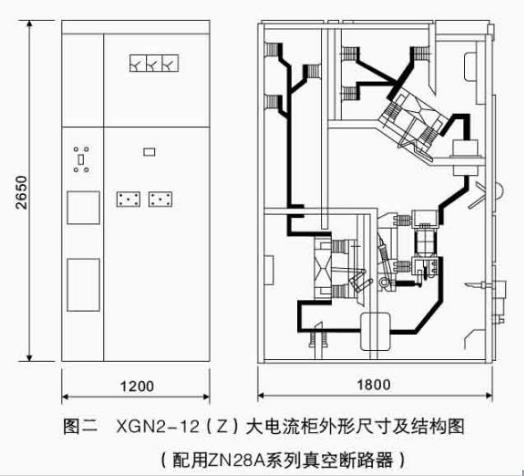

  外形尺寸及結構圖

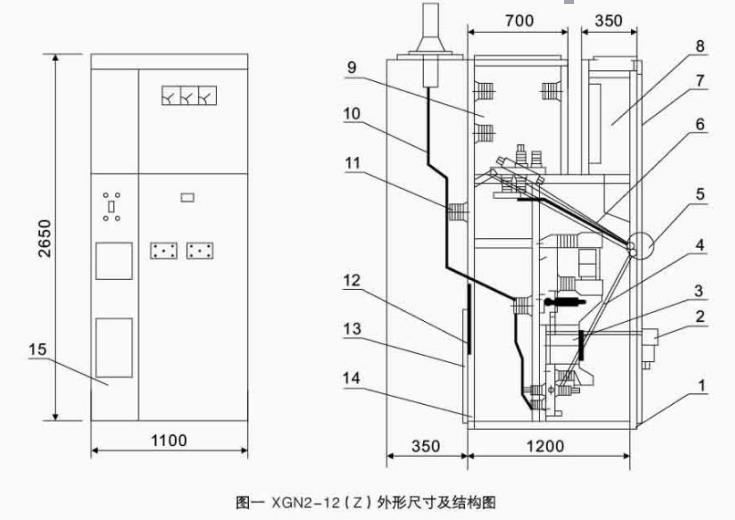

1、接地母線裝配     2、真空斷路器傳動裝配（電操）     3、電流互感器裝配     4、下隔離開關傳動裝配

5、操作聯鎖機構     6、帶接地刀上隔離開關傳動裝配     7、前門元件裝配     8、繼電器室裝配

9、母線室裝配     10、架空出線裝配     11、支持絕緣子     12、后門聯鎖裝配     13、本體結構     14、二次電纜安裝

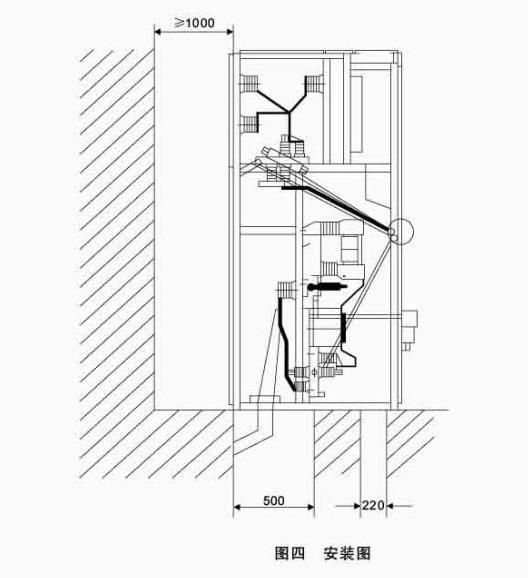

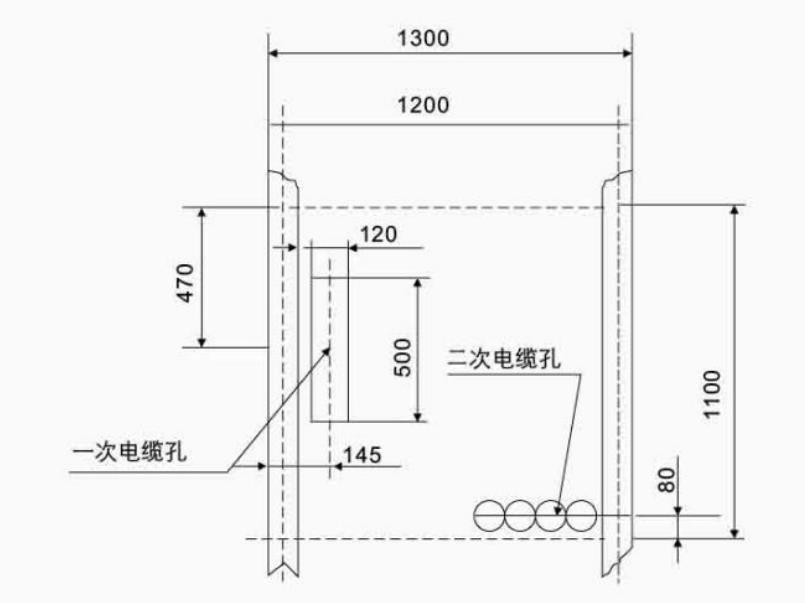

  外形、安裝尺寸及基礎示意圖

 訂貨須知

訂貨時須提供以下資料：

1.一次系統圖、平面布置圖；

2.輔助電路電氣原理圖，端子排列圖；

3.開關設備電器元件的型號、規格、數量；

4.主母線、分支母線的規格、材質；

5.備品、備件的名稱及數量；

6.特殊要求同我公司協商。

報價及訂貨說明：報價及訂貨時應提供下列資料：主回路系統方案圖；輔助電路電氣原理圖，排列圖、平面布置圖；柜體顏色；所需備品備件清單，其它特殊使用條件及要求的書面資料。

是否定制：來圖定制產品，無現貨。

出廠資料：制造廠提貨時應提供下列文件及附件：

1、發貨清單；

2、產品合格證及出廠試驗報告；

3、使用說明書；

4、有關電器圖紙、主要元器件說明書；

5、柜門鑰匙、操作手柄及合同單規定的備品備件。
