產品介紹

干式變壓器具有非常廣泛的使用領域，尤其適合使用在防火要求高的場所，例如礦井、油田、地鐵、發電廠、學校、醫院、商業中心、高層建筑及一切戶內配置系統中。簡單來說干式變壓器就是它的指鐵芯和繞組不是浸漬在絕緣油中的變壓器。

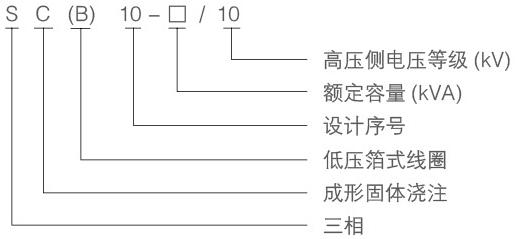

  型號及含義

  工作條件

◇安裝高度：海拔不超過1000m；

◇電源電壓的波形：似于正弦波；

◇多相電源電壓的對稱性：多相變壓器所連接的電源電壓應近似對稱。

◇環境溫度：

*高氣溫+40℃；*高日平均氣溫+30℃；*高年平均氣溫+20℃；

*低氣溫-30℃（適用于戶內式變壓器）。

  主要特點

◇鐵芯

鐵芯采用高導磁優質晶粒取向冷扎硅鋼片，45°全斜步進接縫，鐵芯采用特殊的方管拉板結構，芯柱采用絕緣帶綁扎，鐵芯表面采用特殊樹脂涂覆以防潮防銹，有效降低了空載損耗、空載電流和鐵芯噪音。

安全，難燃防火，無污染，可直接安裝在負荷中心。

免維護、安裝簡便、綜合運行成本低。

防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行。

損耗低、局部放電量低、噪音小、散熱能力強，配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際**水平。

◇箔式線圈

低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈線繞產品短路應力大，安匝不平衡，散熱效果差，存在繞制螺旋角，人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。

◇溫控裝置

變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示三相線圈各自的工作溫度。并且有超溫報警和跳閘功能。

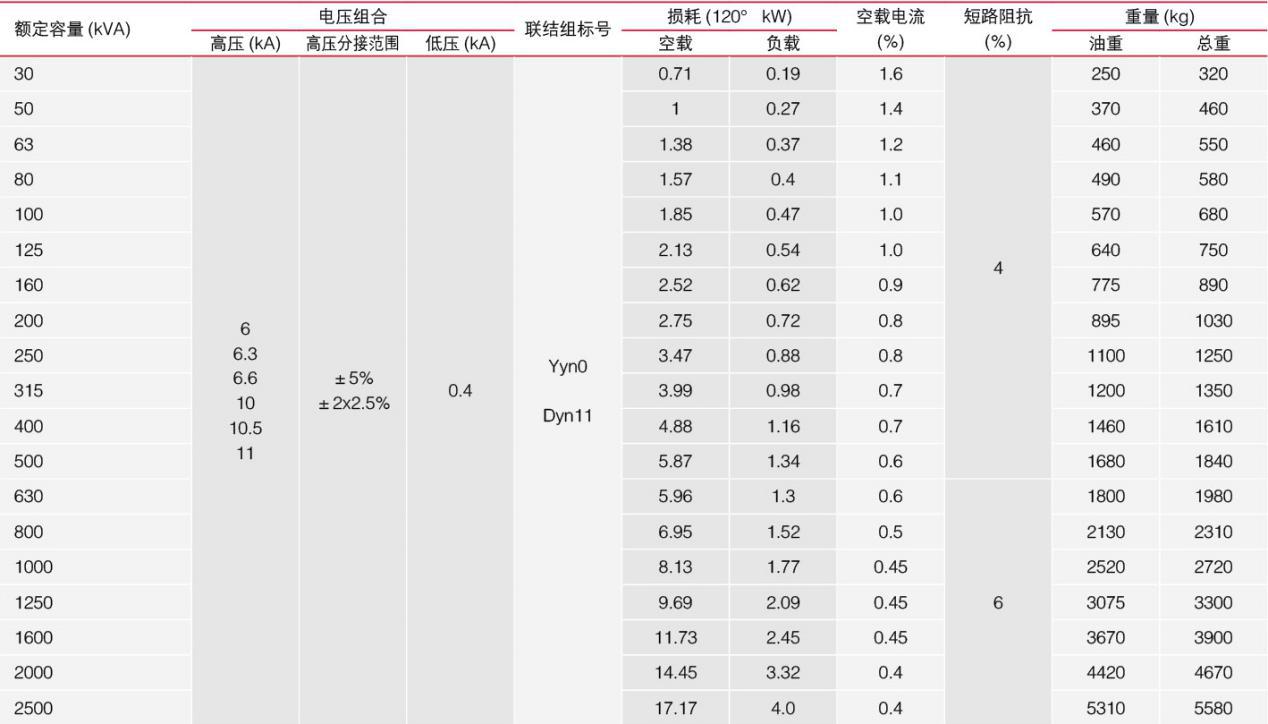

  技術參數

  安裝說明

產品現場安裝時，應注意柜體表面油漆保護，產品外部表面的塵埃、污物清除干凈；產品銘牌數據、產品合格證書是否與訂單相符，并根據裝箱單檢查文件、備件是否遺漏；

包裝：PVC發泡塑料袋

裝卸工具：叉車

運輸及裝卸：產品在運輸和裝卸時不準倒置和翻轉、不得撞擊不準強烈震動。

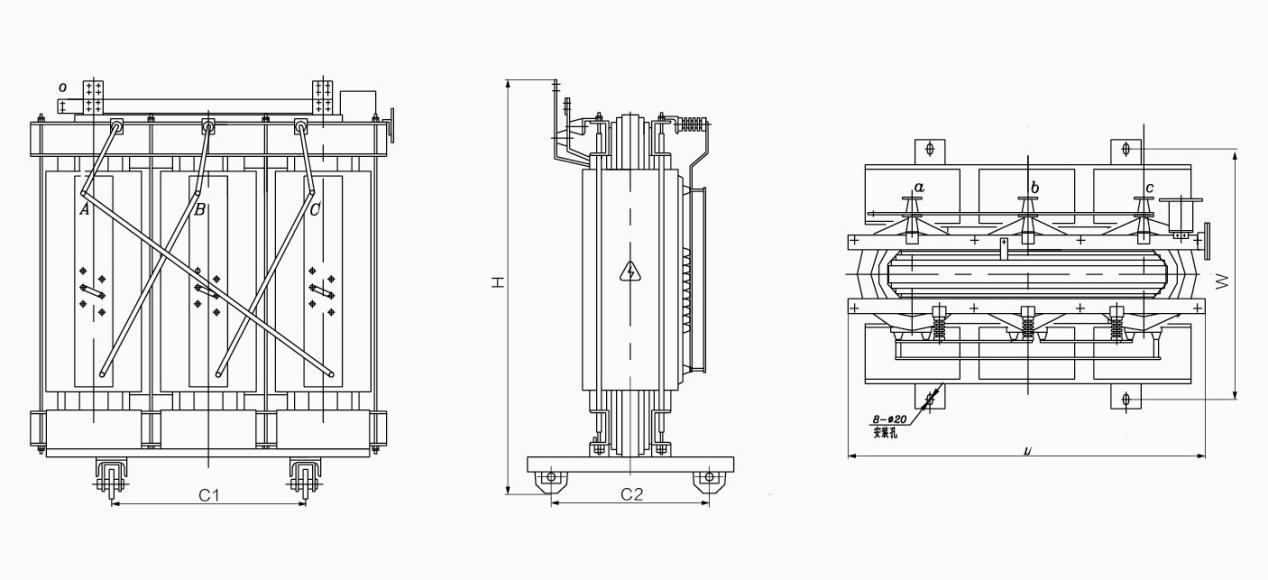

  安裝尺寸

  訂貨須知

是否定制：有現貨；

訂貨時應提供產品型號、額定電容、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號；

出廠資料：制造廠提貨時應提供下列文件及附件：1、發貨清單；2、產品合格證及出廠試驗報告；3、使用說明書。
