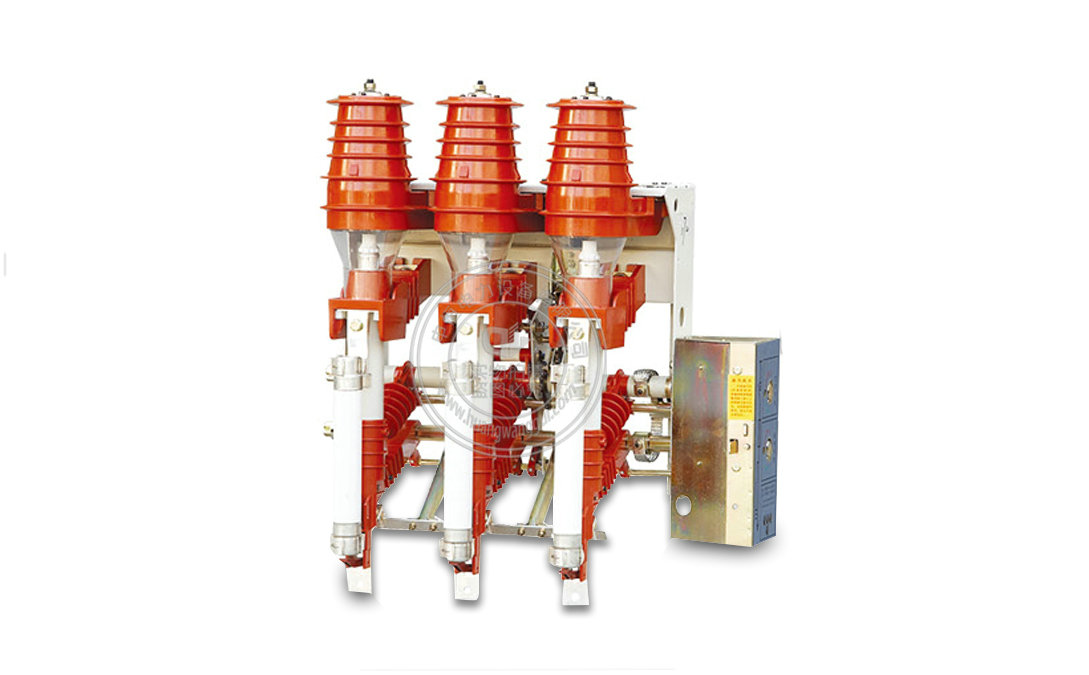

產品介紹

FKN12-12D/T630-20型戶內交流高壓負荷開關（以下簡稱FKN12-12D負荷開關）是額定電壓為12KV，額定頻率為50HZ的三相高壓開關設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。

FKRN12-12D/T125-31.5型交流高壓負荷開關——熔斷器組合電器是FN12-12D負荷開關與S□LAJ-12(XRNT□-10)高壓限流式熔斷器組合在一起的戶內高壓開關設備。

它可以可靠開斷直至短路電流的任何電流；負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。

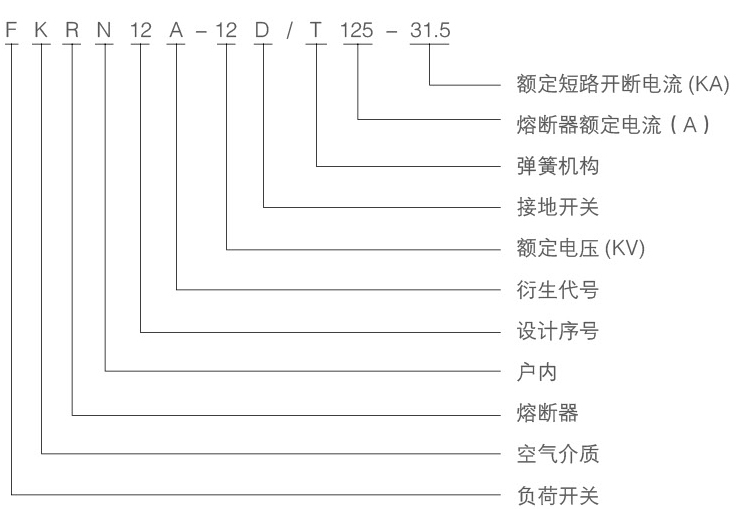

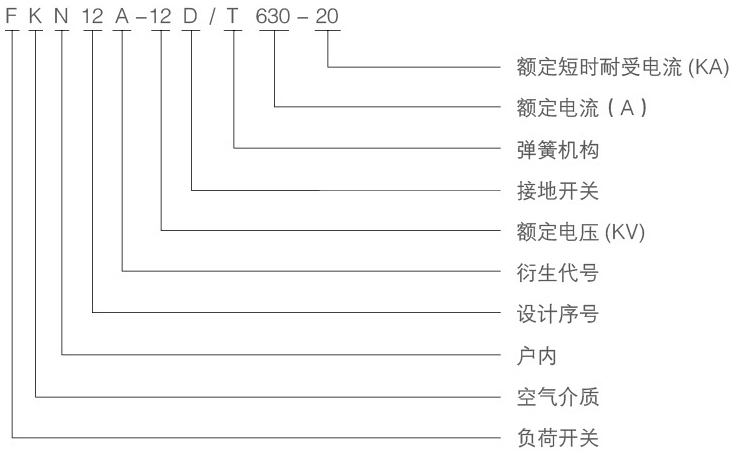

  型號及含義

說明：彈簧機構分為手動操作彈簧機構，電動操作彈簧機構。

  工作條件

1、周圍空氣溫度：-25℃~+40℃；

2、海撥高度不超過1000m；

3、相對濕度日平均值不大于95%．月平均值不大干90%。

4、地震強度不超過8級；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ。

  結構特點

1、負荷開關、接地開關、熔斷器及機構在一個框架上，可靈活組合，結構緊湊，體積小，安裝方便簡易；

2、斷口為直動式布置，動、熱穩定電流參數高，一次性完成操作；

3、具有靜觸頭絕緣罩，使環網柜在結構上實現了隔離，省去了相間絕緣隔板，斷口絕緣插板，可防止柜內弧光短路事故；

4、具有獨特的活門結構，負荷開關分閘后，活門自動將斷口隔離，防護性能好；

5、負荷開關與接地開關、熔斷器之間有可靠的機械閉鎖裝置，滿足“五防”要求；

6、具有手動操作及交直流兩用操作電源的電動操作兩種形式，便于實現電力系統：“三遙”要求。

  主要用途

FKN12A-12D壓氣式負荷開關．FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器，適用于12KV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用；特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。

FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器可以分合負載電流，過載電流，開斷線路短路電流。

FKN12A-12D系列壓氣式負荷開關可以分合負載電流和過載電流。

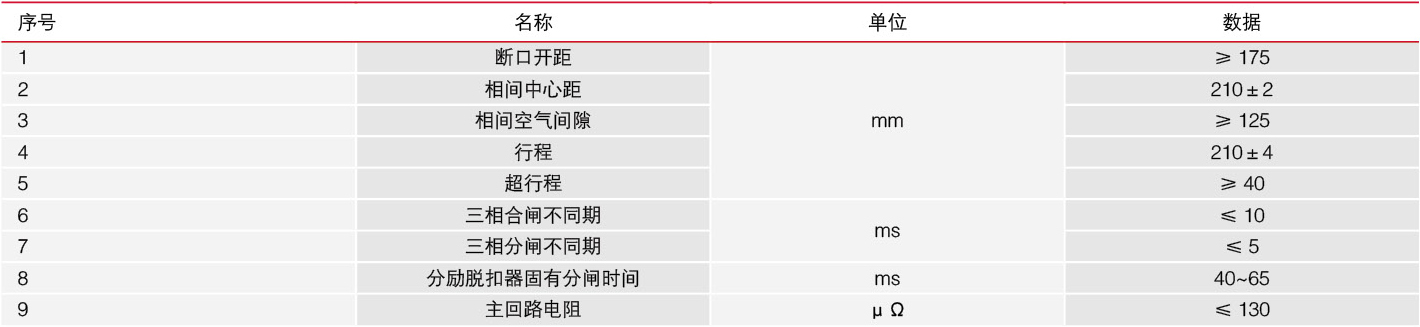

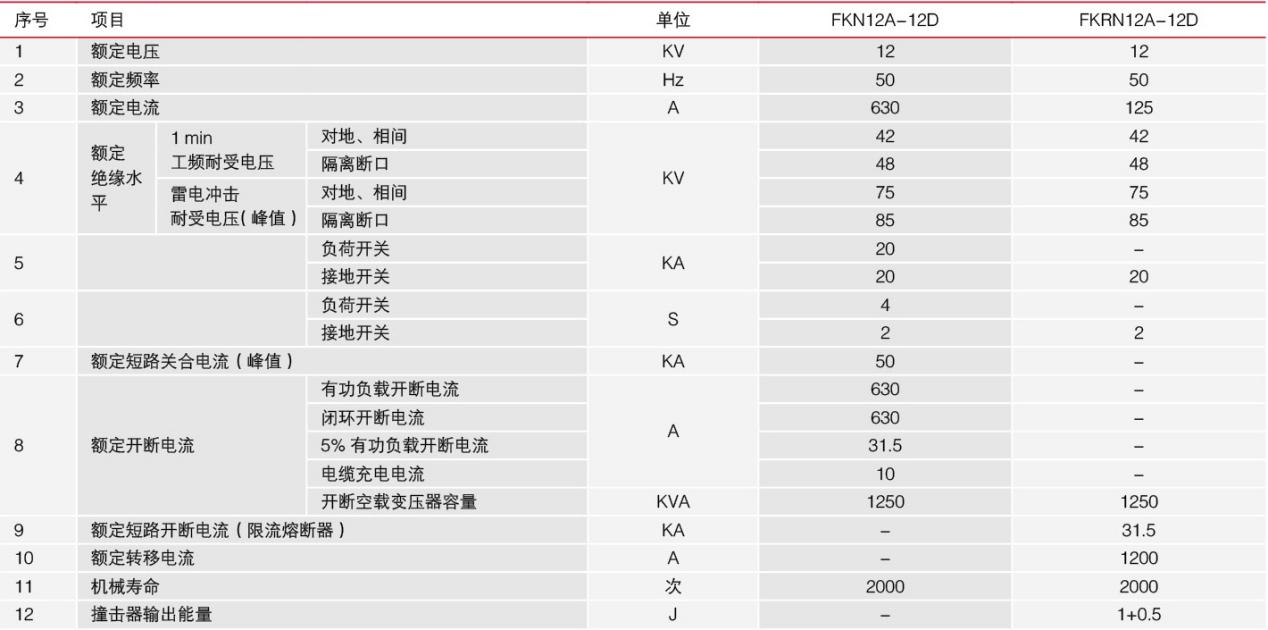

  技術參數

  安裝、使用與維修

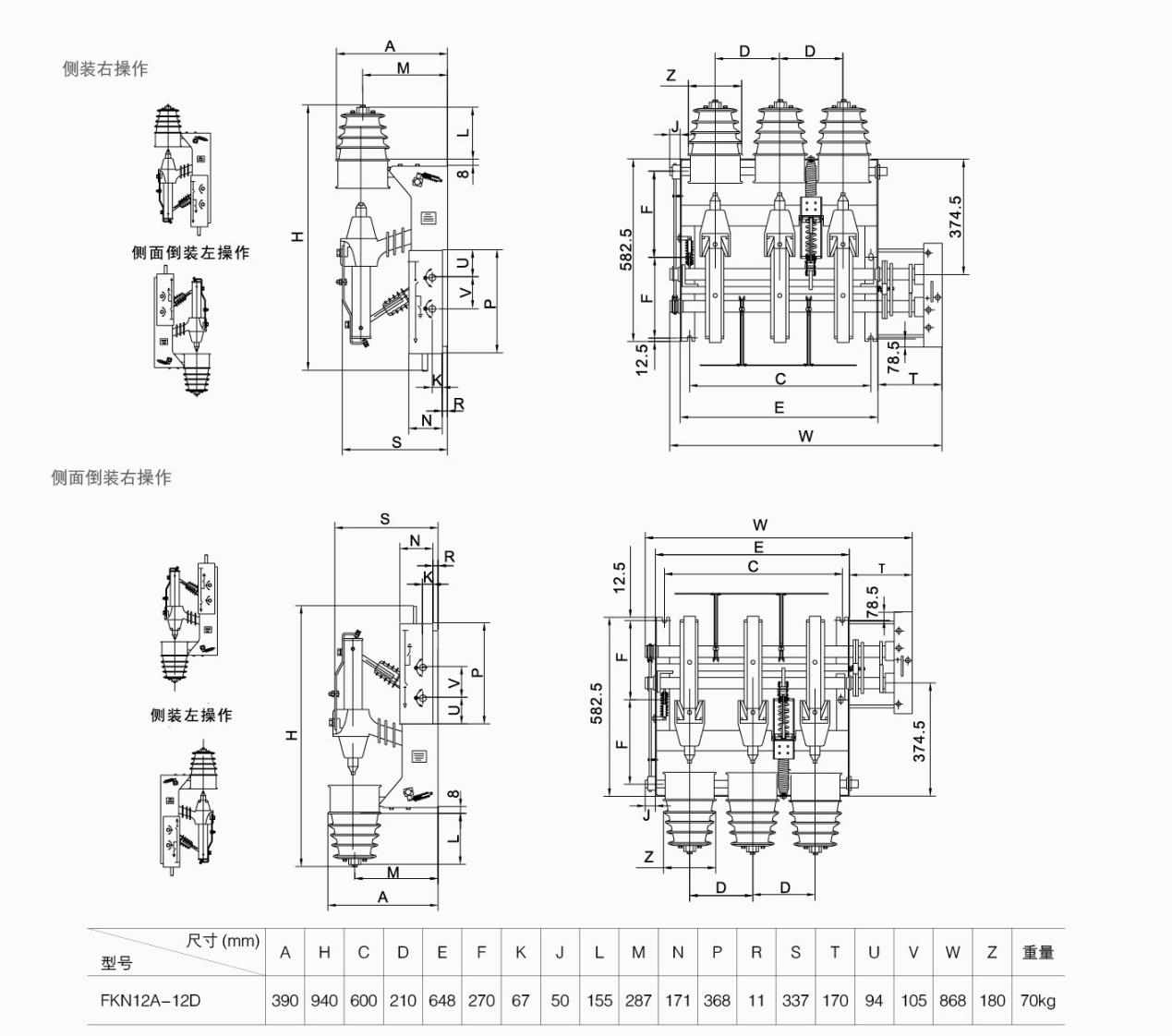

FKN12A-12D安裝方式

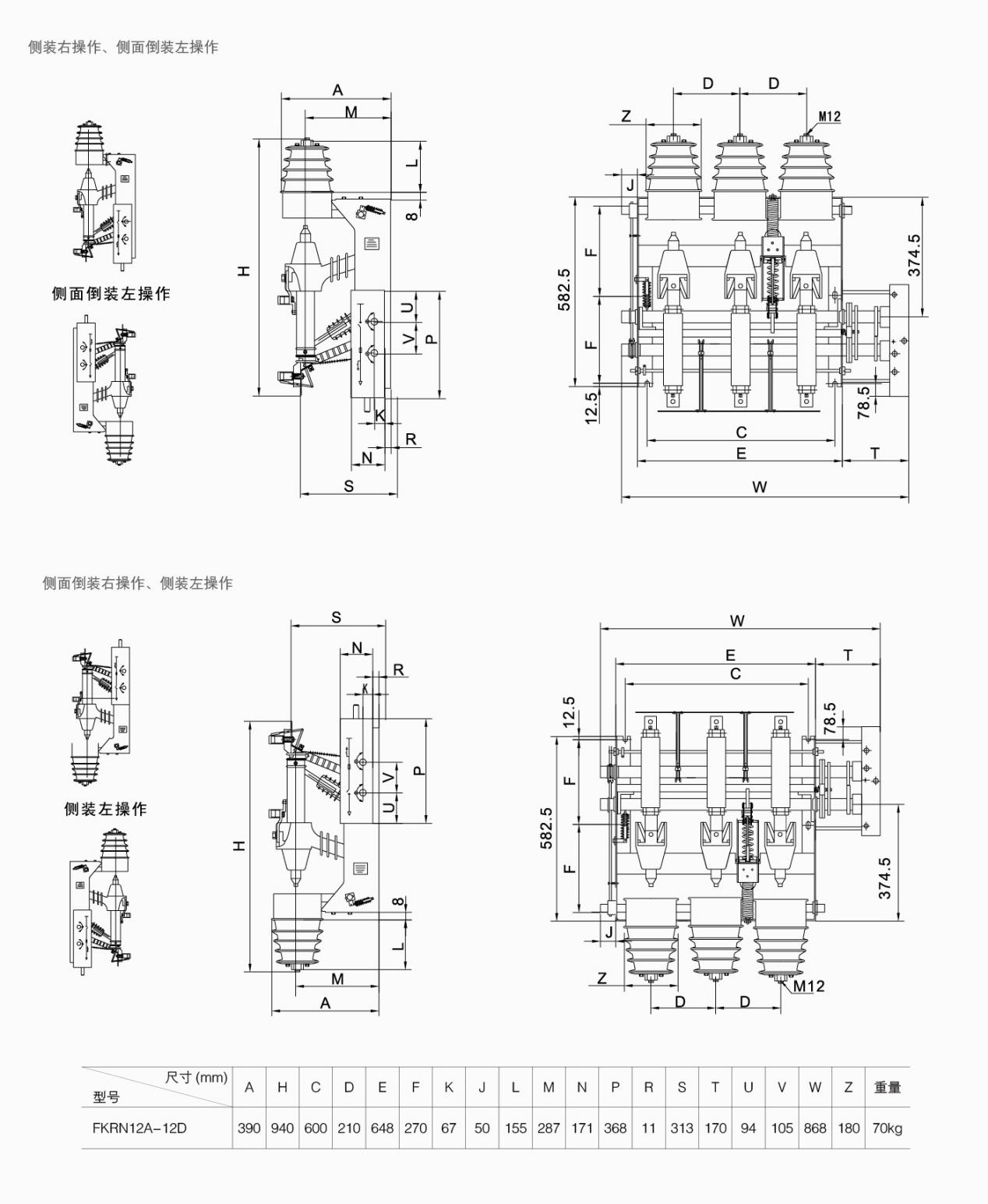

FKRN12A-12D安裝方式

FKN12A-12D、FKRN12A-12D電動機構
