產品介紹

中國的城市建設正在步入旨在改善街景市貌的都市美容階段，**城市陸續推出的步行商業街、休閑中心和精品區域可以說己接近國際水準，對箱式變電站占道的整治和景觀要求日益趨商。

預裝地下式箱變是我公司倡導綠色電力，優化城市環境的觀念下，學習國外**技術，融入現代城市生態設計理念，逐步將變壓器埋入地下安裝。

地埋式變壓器，又稱地下式變壓器，國內把這種將變壓器、高壓負荷開關、熔斷器等放置干油箱中的緊湊型變電設備稱為地下式組合變壓器。它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。適用于城市住宅小區、工業園區、城市交通主干道等城市配電網中。采用地下式變壓器可以節約城市配電設施的占地面積，提高城市土地利用率。但是，孤立的地下式變壓器沒有解決低壓配置的問題，所以在國內的推廣受到很大的影響。

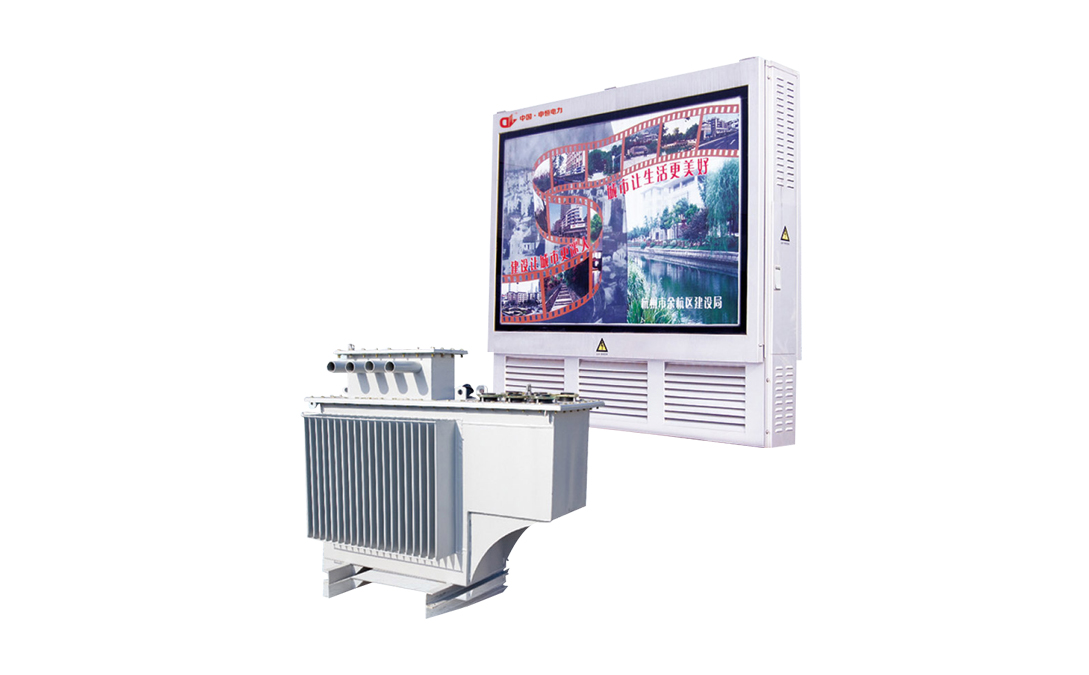

本公司以**的技術，精心打造出新代的地下配電設備一預裝地下式箱變。本產品由地下式組合變壓器、戶外低壓柜、燈箱式低壓保護外殼和預制式地下組合變壓器基礎組成，是在工廠預先裝配完成的地下變配電成套設備，亦可根據用戶需求增加燈箱式電纜分支箱和燈箱式高壓計量，為10kV配電提供完善的解決方案。提供的預裝地下式箱變?yōu)槌鞘须娋W(wǎng)入地改造提供了全新的可靠的技術裝備，在環境限制中，用地、用房較緊張的地區電網改造有利條件。主要用于取代傳統土建形式變電站、歐式箱變、美式箱變，實現變電、配電功能的新型電力產品。

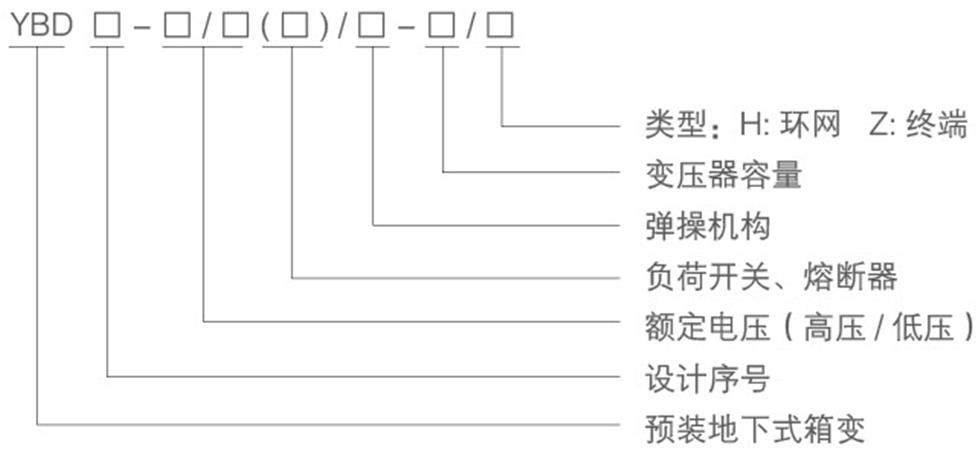

  型號及含義

  使用條件及環境

1海拔高度：不超過1000m；

2環境溫度：*高氣溫：+40°C；*低氣溫-45°C；*高月平均溫度：+30°C；*高年平均溫度：+20°C；

3安裝環境：無爆炸性、腐蝕性液體、氣體和粉塵，安裝場所無劇烈震動沖擊，允許在定時段內部分或全部浸沒在水中運行；

4地震引發的地面加速度Ag；水平方向低于3m/s;垂直方向低于1.5m/s；

5電源電壓的波形：近似于正弦波；

6三相電源對稱性：對于三相地下式變壓器，三相電源電壓應大致對稱。

  適應場所

馬路綠化帶、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等。

  主要特點

預埋式地下式箱變具備耐腐蝕、防水、溫升低、噪音小、安裝方便、免維護等特點；是一種典型的節能產品。

油箱采用低臺金結構鋼制造，其綜合力學性能、焊接性能及低溫韌性等性能都非常良好，箱體采用熱噴鋅技術再輔以噴塑處理，耐腐蝕能力強。

采用全密封結構，高、低壓端子的裸露部分通過進口密封防水材料與環境隔離。本地埋變安裝時置于地坑之中，當?shù)乜咏酥裂蜎]地埋變時，仍可安全運行，可抵御洪澇災害，能有效提高供電系統的可靠性。

采用了獨特的散熱片結構，保證了散熱片的散熱能力和防銹能力。

低壓柜的保護外殼采用**戶外燈箱式保護外殼燈箱式外殼的兩面可安裝全天候廣告板，采用體積小，綠色節能的LED發光組件。

地下式變壓器基礎為預裝式結構，可根據客戶要求靈活采用不同的材料進行預制。

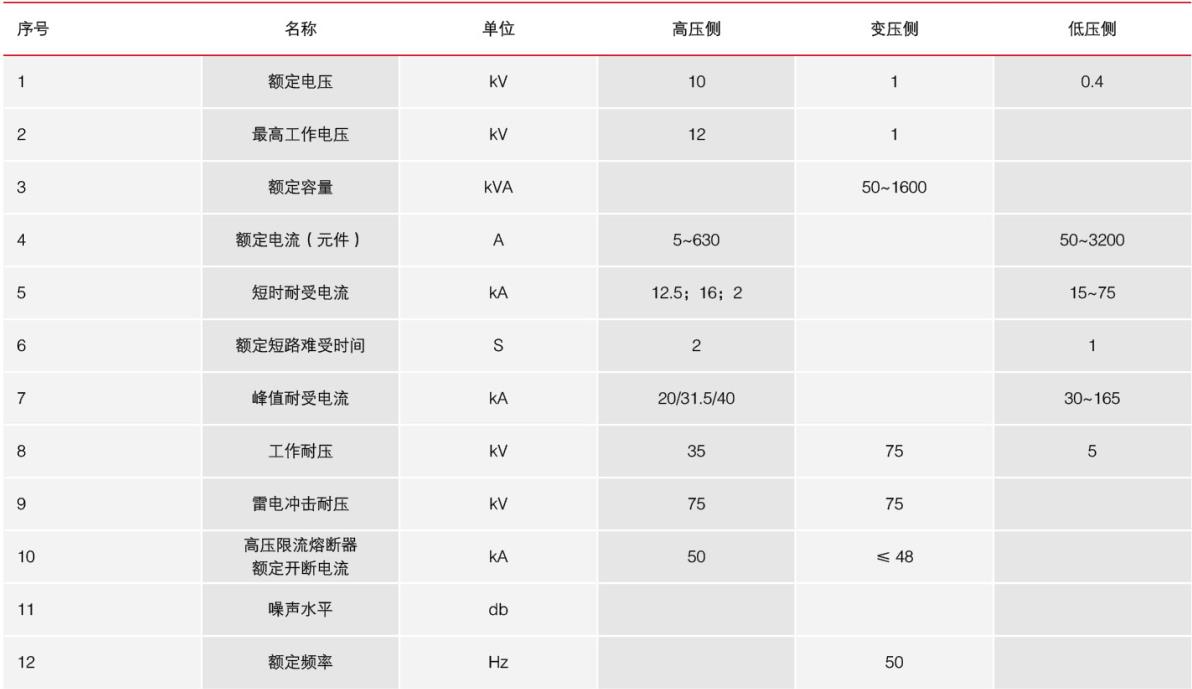

  技術參數

  安裝須知

提供操作說明書，操作手柄，元器件說明書；操作視頻等；

材質：采用低合金結構鋼制造，箱體采用全密封熱噴鋅技術。

包裝：PVC發泡紙/PEE環保包裝紙皮

裝卸工具：叉車、吊車；

運輸及裝卸：產品在運輸和裝卸時不準倒置和翻轉、不得撞擊不準強烈震動；

安裝說明：產品現場安裝時，應注意柜體表面油漆的保護，產品外部、柜門內、絕緣套管表面的塵埃、污物清除干凈；產品銘牌數據、產品合格證書是否與訂單相符，并根據裝箱單檢查文件、備件是否遺漏；

  圖例展示

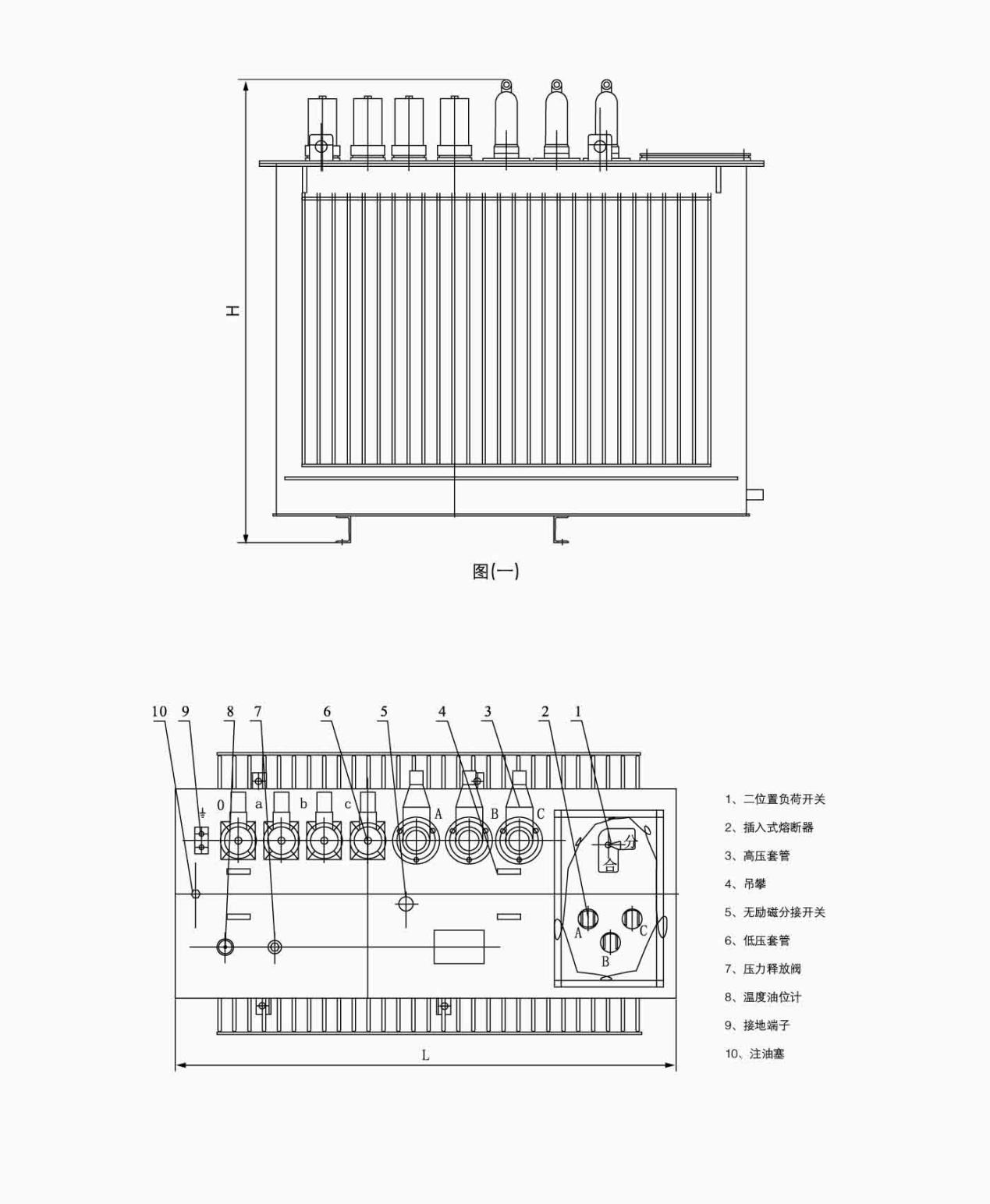

地下組合式變壓器示意圖

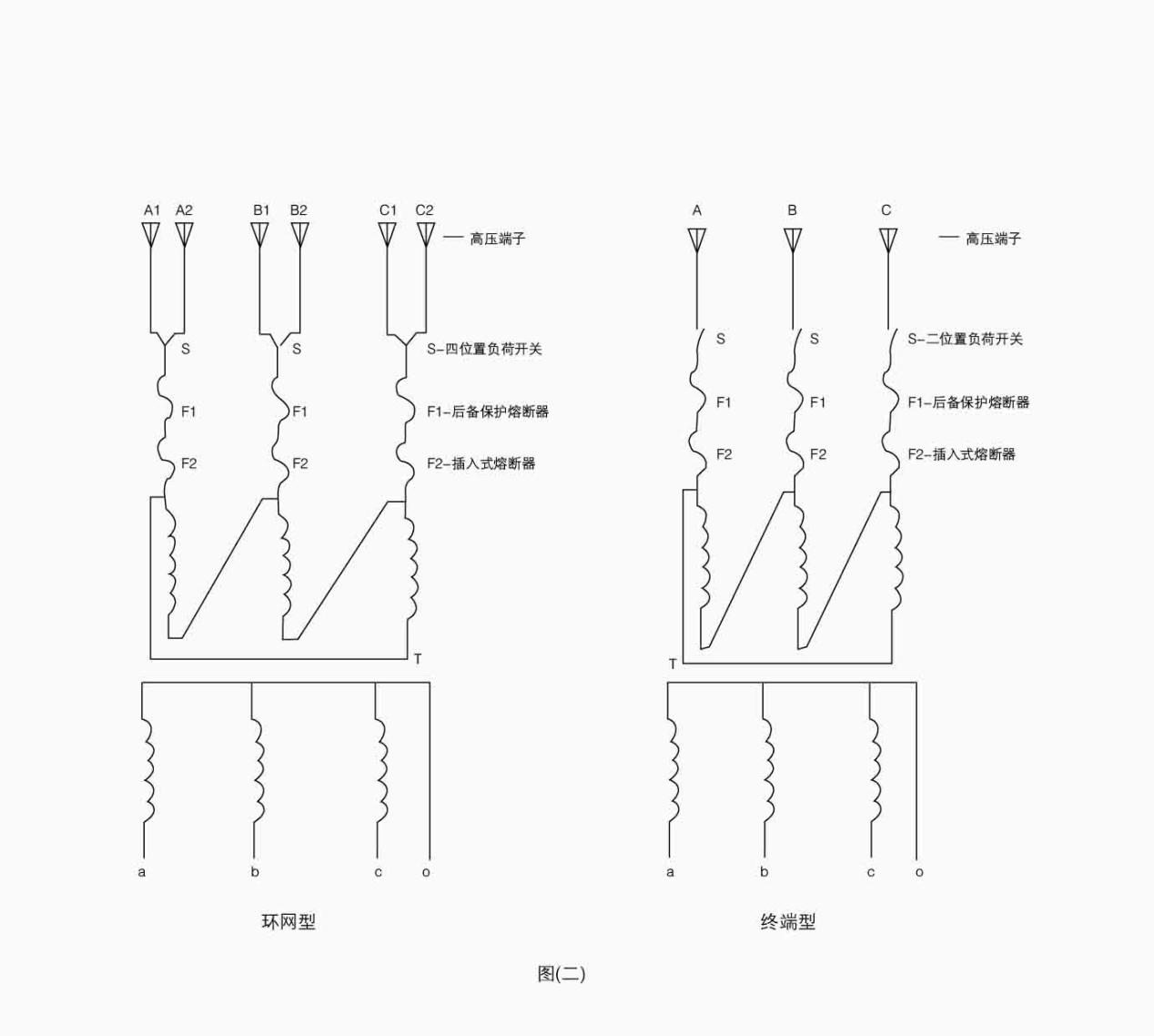

地下組合式變壓器原理圖

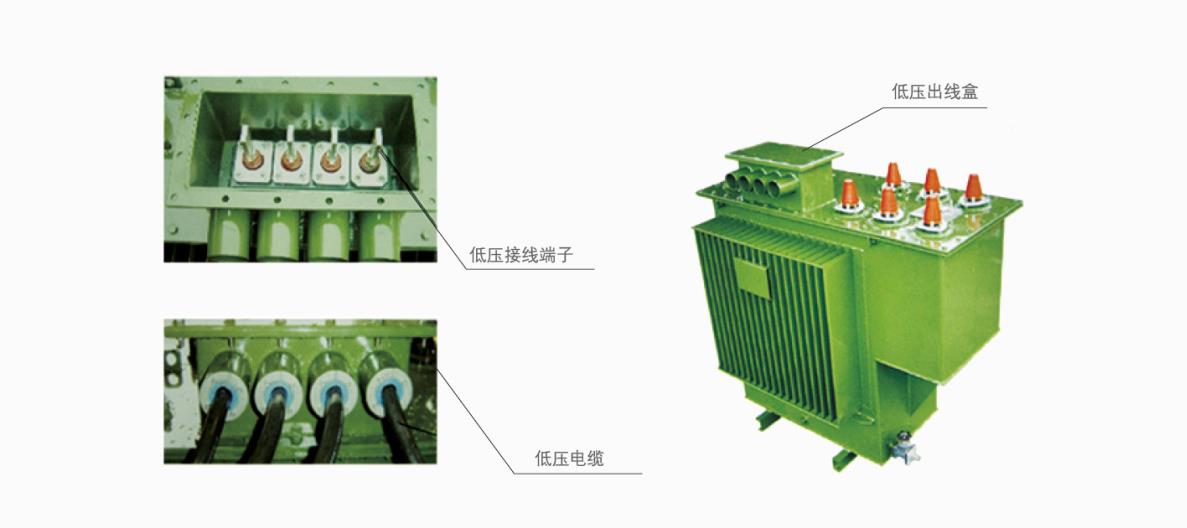

地下組合式變壓器外觀結構低壓側

地下組合式變壓器的低壓電纜一般引到如下圖所示附近地面安裝的低壓配電箱內。在低壓接線箱用戶所需的低壓斷路器、熔斷器、計量表計等電器設備。

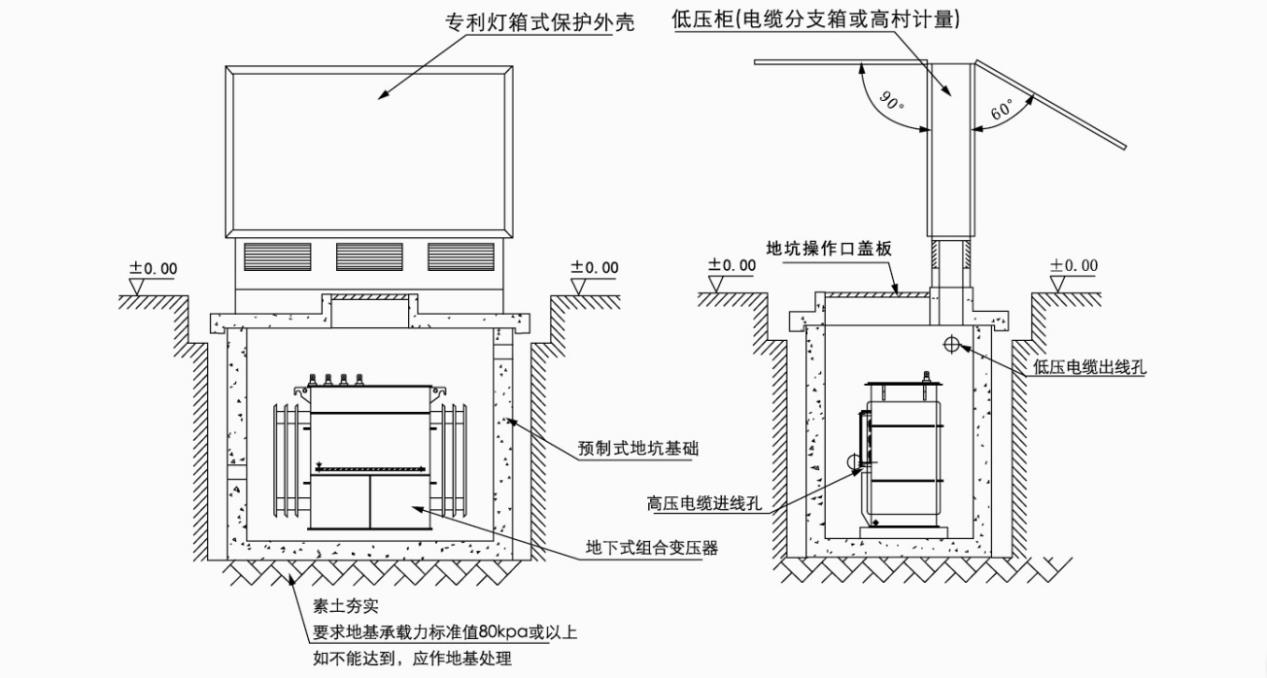

產品示意圖

  訂貨須知

訂貨時應提供以下資料：

1.產品的全型號包括主電路方案號和輔助電路方案號；

2.主電路系統組合順序圖；

3.安裝平面布置圖；

4.輔助電器電氣原理圖；

5.電路中電壓、電流、時間等整定參數；

6.與產品正常使用不符的其他特殊要求。

報價及訂貨說明：報價及訂貨時應提供下列資料：主回路系統方案圖；輔助電路電氣原理圖，高低壓一次接線方案及主要元器件型號和參數；所需備品備件清單，其它特殊使用條件及要求的書面資料。

是否定制：來圖定制產品，無現貨。

出廠資料：制造廠提貨時應提供下列文件及附件：

1、發貨清單；

2、產品合格證及出廠試驗報告；

3、使用說明書；

4、有關電器圖紙、主要元器件說明書；柜門鑰匙、操作手柄及合同單規定的備品備件。
