環網供電系統中的每個獨立箱式變電站(也稱組合變電所)是一種按一定接線方式集成高壓開關柜、配電變壓器和低壓配電裝置的工廠預制件，室內外配電設備結構緊湊。
目前，箱式變電站的基本結構是高壓室、變壓器室和低壓室兩種結構，它們以字形排列，或以字符形式分開，有無操作走廊，有兩種形式。
箱式變電站的供電方式是：環網供電、終端供電、雙輸入線供電(包括內外橋雙輸入線)，這三種供電方式具有良好的互換性。一般情況下，電纜或架空設備可用于進線方式。高壓室采用了SF6斷路器、真空斷路器、壓力氣體負載開關等完善可靠的緊湊元件，具有防止誤操作和聯鎖的綜合功能。低壓腔具有電源、照明、計量、無功補償、控制等功能。變壓器一般采用油浸式變壓器或干式變壓器，采用溫控、強制通風、防冷凝測量等方式。箱式電站的骨架是用型鋼焊接或螺栓固定的。外殼主要由鋼板、熱鍍鋅鋼板和鋁合金板組成，表面涂覆防護漆。
環網配電高壓一次電壓轉換供電線路中有兩條獨立的供電線路，當發生故障時，可由另一配電設備供電。

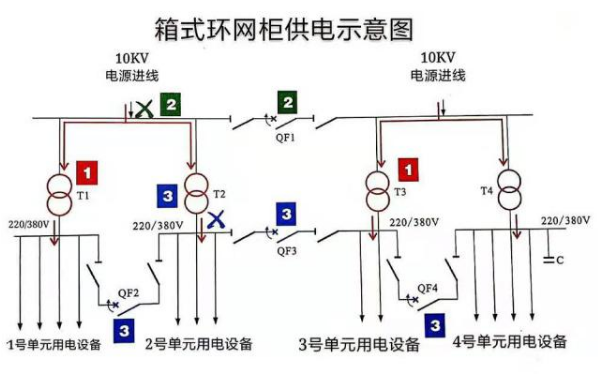

將一次變壓器供電線路的兩條獨立線路分別送入10 kV電壓，其中一條電壓為220 V/380 V，通過變壓器的T1和T2電壓，分別向1單元和2單元供電，另一條通過電力變壓器的T3和T4電壓分別供電給單元3和單元4。
(2)當電源出現故障而無法供電時，環網柜內的高壓斷路器可以關閉。如果左側電源發生故障，關閉的高壓斷路器QF1可由右高壓電源供電給四支路變壓器。
同樣，當四環網柜電力變壓器中的一個發生故障時，低壓側斷路器QF2、QF3和QF4也可以關閉，其他電力變壓器也可以用來繼續向它們供電。
