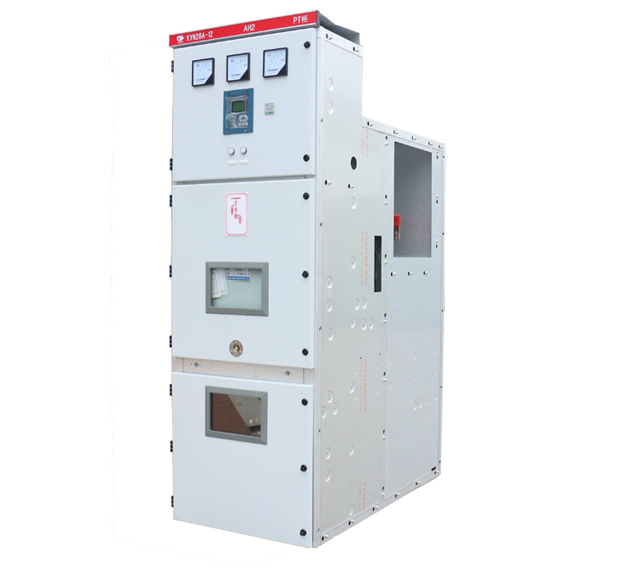

高壓開關柜主要有三種工作機構：電磁運行、彈簧儲能和永磁運行機構。彈簧儲能機構應用廣泛。電磁操動機構的閉合電流大，使用少。永磁運行機構具有合閘電流小、儲能時間短、機械故障率低等優點，可以取代高壓電動機等需要頻繁運行的開關設備的電磁運行機構。永磁運行機構是近年來發展起來的一種新產品。隨著價格的逐步降低，它將得到越來越廣泛的應用。

電磁操作機構利用電磁鐵的電磁力關閉閘門，而開口線圈將閘門分開。電磁鐵的合閘電流一般在150 A左右，因此所需的合閘電源容量較大，電磁運行機構只有直流工作，直流屏蔽電池的安全時間一般在150 AH以上。電磁操動機構體積大，開關柜內應有直流接觸器，合閘電源應采用大容量熔斷器保護，只能用于固定柜。電磁工作機構可直接用于重合閘。對于電機等可變配電電站，有許多電磁運行機構，因此在設計中有必要設計抗跳變機構。當沒有電源時，可以使用杠桿和按鈕手動關閉閘門。

彈簧儲能操作機構使用小型電動機來儲存彈簧中關閉開關所需的能量，打開合閘電磁鐵線圈，推開頂桿，利用彈簧儲存的能量關閉斷路器，跳閘頂桿就位。跳閘時，跳閘電磁鐵線圈通電，將跳閘頂桿推開，用彈簧儲存的能量完成跳閘。彈簧儲能機構的工作電壓分別為220 V和110 V直流，220 V交流。直流操作應選用110 V電壓。

彈簧儲能機構的電機功率只有幾百瓦，儲能所需的電流很小。合閘線圈電流也很小，一般在5A以內，是短期和瞬時運行的.當直流屏電池容量為20×38A時，當交流運行需要UPS不間斷電源時，可選擇1~3kVA的直流屏電池容量。該電機一般為小型直流電機，有自己的整流橋，因此彈簧儲能機構可分為直流和交流兩種，設計更加方便。

彈簧儲能操作機構的儲能時間約為10秒，儲能時間應在閘門分離后再次關閉前儲存。如果儲能電源開關長期處于關閉狀態，就可以實現自動儲能。儲能電源開關完成后，會到達獨立位置，如果儲能開關不能自動存儲能量，就不能再關閉開關，此時無法設計抗跳變電路。"當控制開關在儲能后很長一段時間處于關閉狀態時，能量可以自動存儲，此時需要設計抗跳變。"一些類型的彈簧儲能機構具有防跳功能，不需要再設計防跳裝置。當所選擇的彈簧儲能機構中沒有抗跳變功能時，設計抗跳變是必要的。為了滿足自動重合閘的需要，在實現自動重合閘時，應選用具有重合閘功能的彈簧儲能機構，并注意設計。在沒有電源的情況下，可以用拉桿來手動儲存能量以關閉，也可以進行手動切換。
