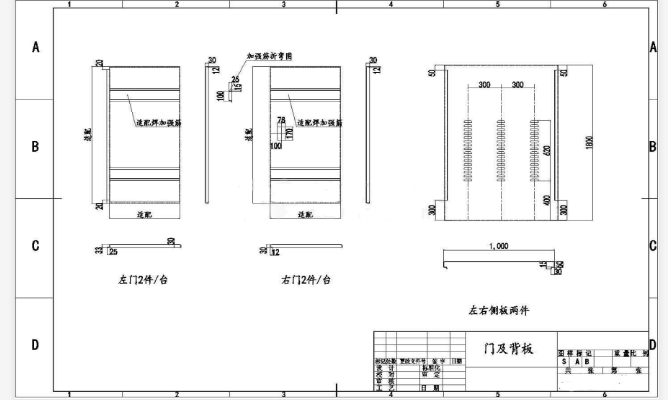

環網柜外形尺寸及基礎安裝設計圖紙

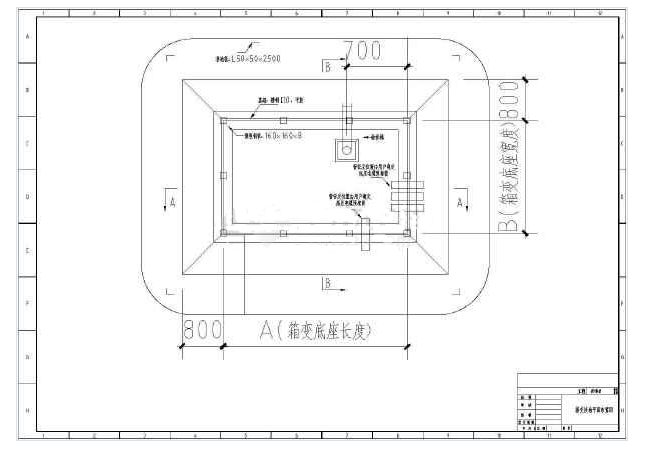

  分支箱外形尺寸及基礎安裝設計圖紙

1）電纜線的分接，在間隔距離挺大的路線上帶多支總寬與長短的乘積小的電纜線，因而會造成電纜線運用**浪費，因而在小組出線到用電負荷中，因而運用主桿大電纜線小組出線，接著在接近負荷的那時，運用電纜分支箱將主桿電纜線分成實施意見小占地面積電纜線，由小占地面積電纜線聯接負荷。那般的走線方式 廣泛用于大城市電力網中的道路路燈等供電系統、小顧客供電系統。

 2）電纜線接轉。在這里條比較長的線路上，電纜線的長短不滿足線路的要求，我也盡量運用電纜接頭或者電纜線接轉箱，通常短路線的那時候，采用電纜中間接頭，但線路比較長的那時，根據工作經歷在1000M上下的電纜道邊，倘若電纜線正上方有多正上方三通接頭，便于確保工程質量，充分考慮電纜分支箱進行接轉。

 3） 支系箱用以戶外較多，如今攜有電源開關的電纜分支箱也不斷提升，而較比較發達的地區電纜線因而都采用雙回路供電方式 ，因而人們馬上把攜有電源開關的支系箱稱之為戶外環網柜，但目前那般的環網柜絕大部分無法維持配網自動化，生產商早就公布可以配網自動化的戶外環網柜了。這也促進電纜分支箱和環網柜的界線開始模糊不清了。環網柜關鍵是為維持雙回路或多控制電路供電系統，以提高供電系統的效率性。目前出色的環網柜可以確保配網自動化，維持遠距離操作過程。

 現如今，網柜方式 的電纜分支箱也幾起來，以后估計會融合集成化了。環網柜具備三相五線都是小組出線，電纜分支箱都是，我認為區別理應是供電系統方式 并不是進出線方式 ，環網柜可以雙回路或多控制電路供電系統，確保供電系統效率性，而電纜分支箱不具備多控制電路或雙回路的供電系統專業能力。另外環網柜，現如今可以維持配網自動化，進行遠程控制，電纜分支箱目前基本不具備那般的用途（帶電源開關的戶外環網柜之外）。
