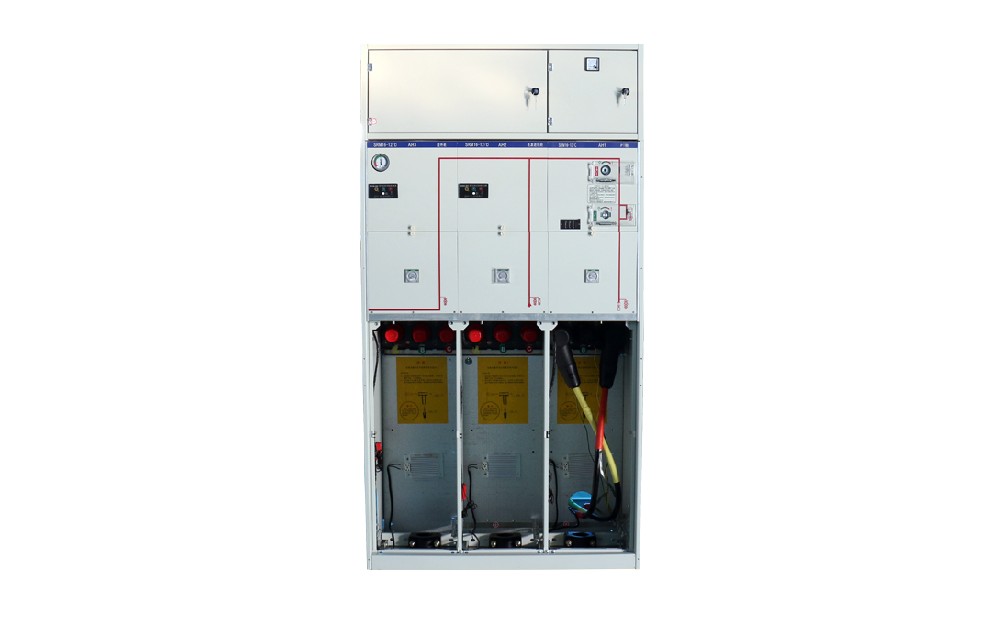

充氣柜的內部實際上是由四個部分組成的，分別是開關室、斷路器室、操動組織室以及電纜線室。這四個部分不僅各自運作，還組織起來操控著充氣柜的實際運作，使得充氣柜發揮其功用。在日常的實際工業生產活動中，充氣柜的實際操作由高壓負荷開關、接地裝置開關及后面板中部設有機械設備聯鎖的裝置所控制，它們之間的聯系主要有一下幾個方面：

（1）當接地裝置開關重合閘之后，負載高壓的開關就不能夠有任何實際操作了，但這時候的反面板還是能夠打開的；

（2）當接地裝置開關呈現出吸合的狀態之后，負載高壓的開關可以進行實際操作，這時候的反面板反而是無法打開的；

（3）當負荷高壓的開關裝置呈現出吸合的狀態之后，此時的接地裝置開關可以進行實際操作，反面板也可以打開；

（4）當負載高壓的開關裝置重合閘之后，無論如何接地裝置開關都不能實際操作，這種情況下我們也不能打開反面板。

斷路器與能夠負荷高壓的開關室形成一個變壓器檢修操控回路。高壓斷路器實際上會被我們安裝在用環氧樹脂所澆注而成的絕緣罩里面，每當斷路器融斷的時候，它就會自動彈出來撞到針上，使得負荷高壓的開關能夠吸合在一起。

通過充氣柜的幾個操作部件之間的聯系我們可以充分了解到，充氣柜的操作機構室實際上是位于環網柜的背面的。一般來說在各功能操控回路中，高壓負荷開關會配備具有彈性的人力（或電力）儲能技術操縱組織，接地裝置開關配備人力儲能技術彈簧操縱組織，充氣柜節制面板上有自己的分合閘實際操作孔，用于高壓負荷開關重合閘的實際操作和控制拉入式扭轉按鈕和接地裝置開關、高壓負荷開關、重合閘位置顯示燈和電動開關、重合閘按鈕，以及模擬仿真線下、開關狀態顯示板和鎖件，高壓負荷開關和接地裝置開關的實際操作與聯鎖設備，環環相扣，能夠有效避免失誤操作的出現。
