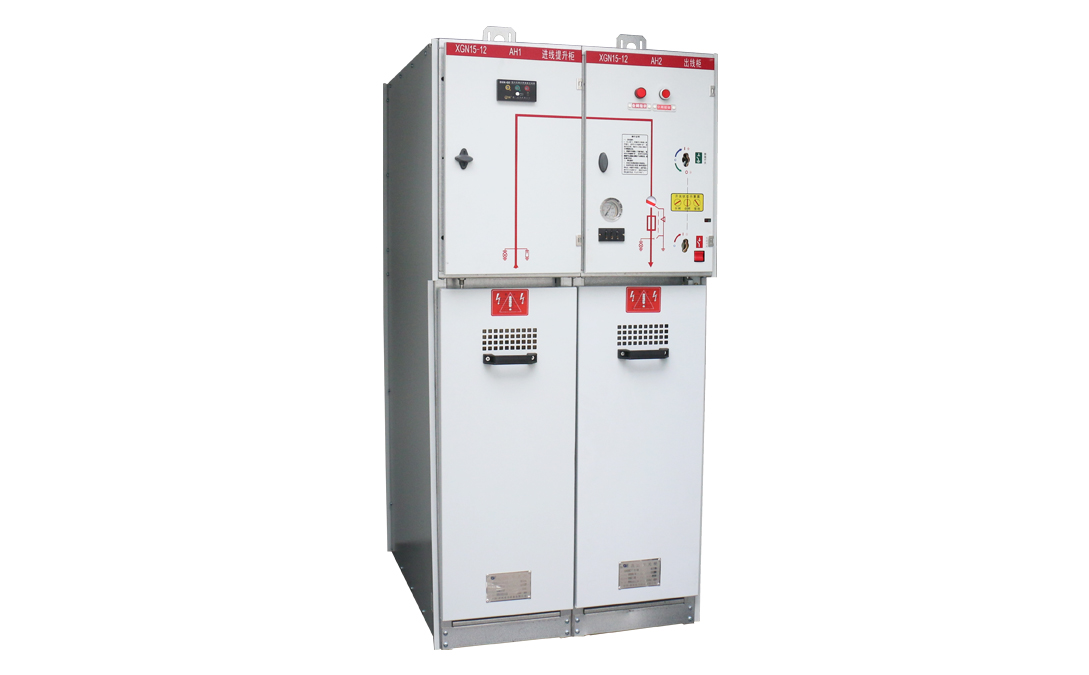

有兩種類型的充氣柜，它們的外觀非常不同。一種是圓柱形結構，一種是柜式結構，前者與高壓GIS非常相似，后者與普通金屬封閉開關設備非常相似。
圓形簡易充氣柜有三相腔筒式和分相式兩種結構。柜體由鑄鋁合金和軋制鋼板制成，西門子8DA10/8DB10型為鋁單相分相型，Areva的W1型為鋼板三相腔筒型。平高公司40.5kV充氣柜為鋁制簡易分相器，平凱華明公司40.5kV充氣柜40.5kV充氣柜也是金屬圓柱分相器。
有許多不同類型的充氣柜結構。*大的區別在于：氣室的設置，有三氣室、二氣室和單氣室。 母線、三位開關、真空斷路器的一次回路布置可分為： 3型、高中低1型、中低2型、中高2型、后中前3型。準備好。大多數都歸入**類。
結構和工藝特性
與空氣絕緣開關柜不同的是，氣體絕緣開關柜的填充部件不是安裝在抽屜內，而是安裝在耐腐蝕的密封外殼內。斷路器或母線和三位置開關也可以安裝在兩個獨立的隔間中。操作機構和脫扣器、輔助開關和電流、變壓器和低壓控制箱安裝在氣室外部。
關斷功能是在真空斷路器管上執行的。在真空中的距離僅為10 毫米。由于電弧電壓很低，電弧旋轉，接觸焊很小。該開關可以通過固定在外殼壁上的焊接波紋管從外部啟動。三位開關將擺動，斷路器將軸向動作。作動機構采用彈簧作動機構，節省電機能量。儲存的能量足以用于第二重合閘電路。
除外殼后壁外，外殼所有外壁，包括加強橫梁、緊固件和套筒均采用激光自動焊接，向內拱形防爆模箱焊接在外殼壁上。為確保產品性能和提高競爭力，西門子形成了氣體絕緣開關柜的四大核心工藝：鈑金工藝、激光焊接工藝、澆注樹脂工藝和銅加工工藝。
