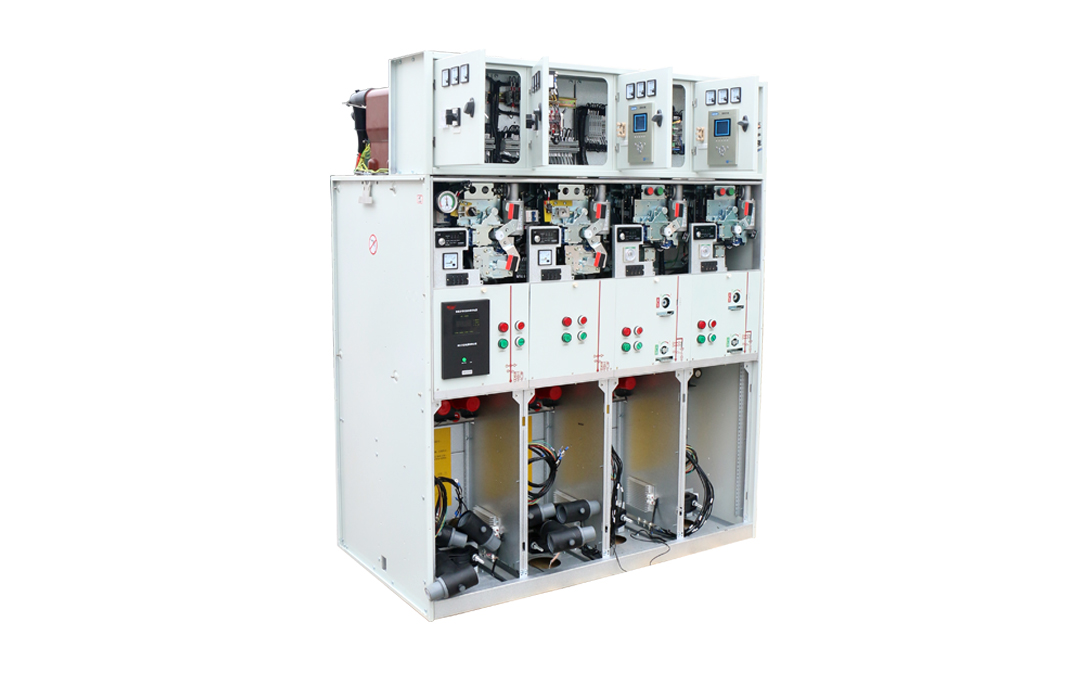

充氣柜的主要部件包括母線室、斷路器室、電纜室、二次低壓箱等?，F(xiàn)場開箱檢查到貨情況，用螺絲刀、氣壓計、小撬棍等工具引導柜體擺放。首先，打開充氣柜的包裝，檢查充氣柜的編號和型號，檢查裝箱單上的編號是否與柜面板上的編號一致；檢查運輸過程中是否有損壞；如有損壞，立即聯系項目經理，拍照閱讀。然后用鋼尺測量水平度。在滿足安裝條件的情況下，指導施工人員按照設計院圖紙和一次系統圖紙的順序?qū)夤穹胖迷诓垆撋稀?/span>

           注：**面柜與槽鋼邊緣之間應預留18-20厘米的側屏安裝空間(如有預留輔助柜，應留有適當距離)；側柜應通過螺絲定位，即**個柜的位置，然后放置在每個充氣柜之間，距離為60-80厘米。清潔充氣柜時，請給自己留出站立的空間。

           其次，拆開充氣柜附件箱的包裝：主要包括籠蓋、插頭內的、軟接地銅線數量；各種螺釘、螺母的庫存；檢查并清點安裝耗材的備件，如杜邦擦拭紙、酒精、螺紋膠。完成后，用戶負責人應在裝箱單上簽字確認。這時可以用壓力表測量各柜母線室和斷路器室的氣壓，并做詳細記錄。

           充氣柜安裝所需的柜體部件及工具：4mm六角扳手、 13mm棘輪板、 10mm扳手、 13mm長短套筒頭、 10英寸加長桿、 6.3mm棘輪扳手、 6mm六角套筒頭、一套受電弓、 20n扭矩扳手、夾緊桿、無水乙醇、杜邦擦布等。清潔主總線連接器。

           用6mm六角扳手?jǐn)Q緊上下接頭螺釘，逆時針?lè)较蛩砷_(kāi)半圈，確保接頭上下移動。如果連接器外部有毛刺，用清潔布擦亮，然后用蘸有酒精的紙擦拭，然后包起來備用。拆下充氣柜頂部的防護罩，用小刷子清理柜頂?shù)幕覊m，防止移動柜時灰塵掉落污染絕緣部分。

           充氣柜白板側銅套內外邊緣應打磨干凈，并用干凈的布擦拭，防止毛刺排出。然后用酒精擦拭紙清潔銅套(包括白盤內側、邊緣和表面)，并在白盤上均勻涂抹絕緣硅脂。將干凈的總線連接器放入銅套管中。然后用蘸有酒精的擦拭紙清潔黑色橡膠套與白色圓盤的接觸面，并均勻涂抹絕緣硅脂。

           引導施工人員將充氣柜的第二個柜體移動到**個定位柜體的側面并對齊。需要注意的是，柜體正面與槽鋼邊緣齊平，兩個柜體后面母線波紋管的控制距離在152-154 mm之間，如果因高溫導致氣罐膨脹或外螺紋輕微對接，應使用夾板，并控制間距值，以保證母線接頭安裝后的耐壓安全。

           充氣柜的兩個柜體相對位置的兩對插銷應盡可能對齊。用8毫米短自攻螺釘連接機柜的前7個連接器，確保機柜邊緣沒有間隙；上母線氣箱連桿、左右下支架與機柜后兩塊連接板連接固定。
