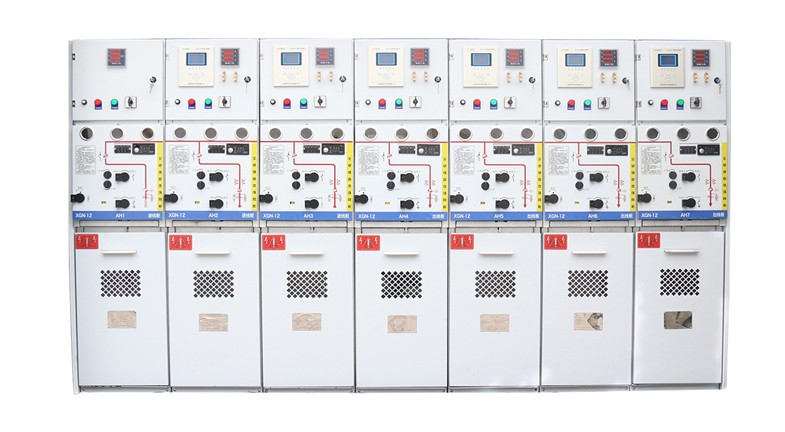

新一代固體絕緣柜是應用于中壓配電網絡固體復合絕緣環網主單元開關。 在同一個供電單元里A、B、C三相是由三個獨立的模塊組合而成，可為配電網絡提供若干的組合。復合絕緣有負荷開關、斷路器并且有手動、電動等多種操作功能，通過選配FTU等多種智能化控制器及其他相關設備，實現不同程度的控制、測量和保護功能。固體絕緣柜作為一種全新的智能電網配套設施，被大量的應用在城鄉電網的終端。

1.絕緣功能的介紹

  絕緣固體柜的開關本體是采用了三相獨立安裝的方法，將三相電源線路分別固定在絕緣本體當中。開關主斷口利用真空滅弧室，優化開關的電磁場結構。主開關的拉桿在絕緣操作傳動機構的帶動下進行開關的開斷動作。在固體絕緣柜的L模塊和V模塊結構方式是一樣的，只是在開關上面的真空滅弧室的動作方式不同單是安裝都是方便的，F(xiàn)模塊的話就更容易的更換熔絲，熔絲座的接地可靠在進行維護檢修的時候可以保證工作人員的人身安全。固體絕緣環網柜的內部不存在SF6氣體也不存在了污染環境這一說。利用全新的固封極柱技術獎絕緣固體柜內部的真空滅弧室、電氣回路、絕緣支撐件等部件連接在一起實現整體化管理，全絕緣、全密封的結構更好的實現對單元之間的拆換。固體絕緣柜絕緣套筒上面的固封，解決了原先老式滅弧室外表受損傷的現象，實現外部的防護提高了開關柜整體的耐臭氧、抗紫外線、抗老化能力和機械強度的增強。

2.內部回路的結構和絕緣

  固體絕緣柜高使用的壽命彈簧操作機構，不僅讓開關柜具有優質的開斷功能，還滿足了隔離接地的快速開合。隔離觸頭對合閘觸頭、接地觸頭、空氣距離設計滿足了更高的海拔且還不需要用到氣體，主回路的母線出線及電纜出線均采用了國際標準接口方便安裝之后的調整以及擴展。絕緣箱體是采用環氧樹脂類的絕緣材料進行壓鑄制造，這樣的制造的優勢就是柜體的抗開裂能力提高、能夠消除熱障冷縮破壞應力、可以進行柔性物質的填充、即使在150℃的高溫環境下面絕緣的強度也不會降低，因?yàn)椴牧嫌兄己玫膶?dǎo)熱性易于熱量的散發，更換下來的部件材料也能進行回收，進過熱處理的和化學處理能使環氧樹脂很快分解再次的循環利用。

3.一體化模塊的特點

  這種機構模塊的由斷路器機構模塊和三工位的隔離模塊相互組成一體化模塊。這種操作機構綜合斷路器、隔離開關、接地開關的操作以及它們的互鎖功能。這種機構的設計合理、齒輪之間的傳動、彈簧儲能、符合斷路器的分合閘參數，三工位的隔離機構具備了手動電動一體話，機構的結構緊湊操作簡單、適用范圍廣、體積小巧機構采用了無油潤滑的軸承十萬次以上的壽命。而一體化模塊機構使用壽命10000萬次，利用上、下隔離斷路的方式，負荷開關機構、斷路器機構都可以進行任意的設置，設計結構的簡單快捷適用于頻繁操作，且機構的零部件數量少但是通用性更強。

  以上是紅蘇電氣給大家整理的關于固體絕緣柜講解。如果大家在生活中碰到了比較難解決的問題。紅蘇電氣也歡迎廣大新老客戶來電咨詢，包括固體絕緣柜的價格、型號、工作原理等等問題。
